Wie programmiert man MPS-ICs? – Eine praxisnahe Einführung
Monolithic Power Systems (MPS) gehört zu den führenden Herstellern von Power-Management-ICs, die in Laptops, Grafikkarten, Servern, Industrieanlagen und Embedded-Systemen eingesetzt werden. Viele dieser Bausteine – beispielsweise aus den Serien MP29xx, MP28xx oder MP30xx – lassen sich programmieren, um Spannung, Strombegrenzung und weitere Betriebsparameter exakt an die Anforderungen eines bestimmten Designs anzupassen.
In dieser Anleitung erfahren Sie, was das Programmieren eines MPS-ICs bedeutet, warum dieser Schritt notwendig ist, welche Werkzeuge benötigt werden und wie der gesamte Programmierprozess in der Praxis abläuft.
Was bedeutet „MPS-IC programmieren“?
MPS-ICs sind in der Regel keine Mikrocontroller, sondern Leistungs- und Spannungsregler-ICs. Beim Programmieren wird keine klassische Software installiert. Stattdessen werden verschiedene Betriebsparameter des ICs konfiguriert und dauerhaft gespeichert.
Dazu gehören unter anderem:
- Einstellen der Ausgangsspannung
- Festlegen von Strom- und Schutzgrenzen
- Konfigurieren der Schaltfrequenz, des Start-Up-Verhaltens und verschiedener Betriebsmodi
- Speichern der Konfiguration im nichtflüchtigen Speicher (OTP oder MTP)
Je nach Modell erfolgt die Kommunikation über folgende Schnittstellen:
- PMBus
- I²C
- SPI
Warum müssen MPS-ICs programmiert werden?
Ein und derselbe MPS-IC kann in unterschiedlichen Geräten eingesetzt werden. Durch die Programmierung lässt sich der Baustein optimal an die jeweilige Hardware anpassen.
Zu den wichtigsten Vorteilen gehören:
- Ein IC-Modell kann für mehrere Designs verwendet werden.
- Effizienz und Stabilität lassen sich optimieren.
- Hardware-Widerstände (Feedback-Netzwerke) können reduziert werden.
- Zusätzliche Schutzfunktionen lassen sich aktivieren.
Benötigte Werkzeuge –
MPS-Programmiergerät

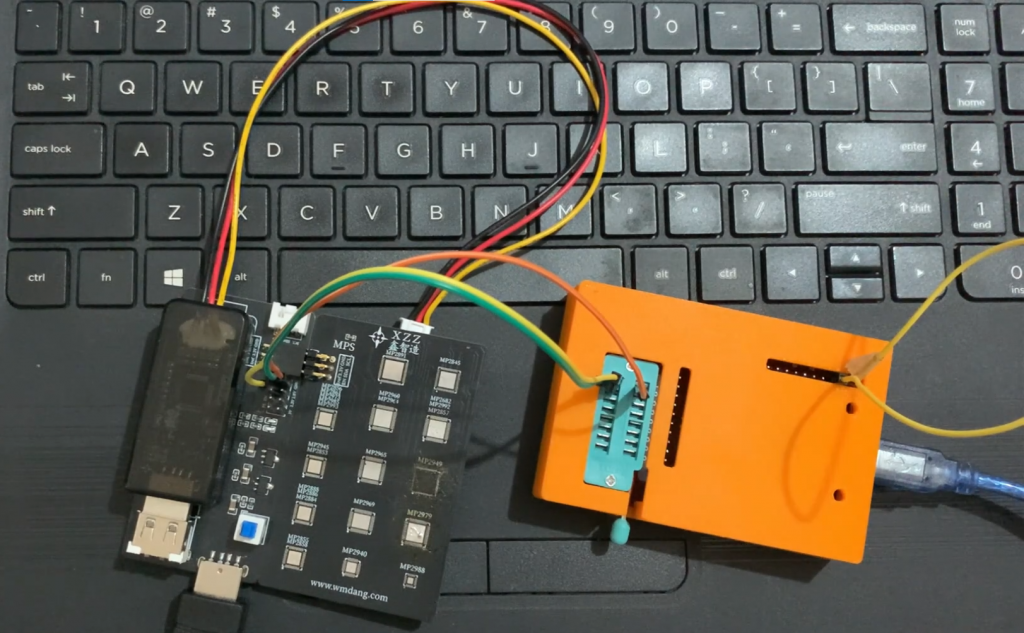

Für die Programmierung wird ein spezieller PMBus- bzw. I²C-Programmer benötigt. Dieser wird über USB mit dem Computer verbunden und kommuniziert anschließend über SDA/SCL oder SPI mit dem IC.
Die Programmierung kann entweder:
- online erfolgen (IC befindet sich bereits auf der Platine)
- offline durchgeführt werden (Programmierung über einen Adapter)
Programmiersoftware (GUI)
MPS oder verschiedene Drittanbieter stellen passende Softwarelösungen bereit. Mit diesen Programmen können Sie:
- den IC erkennen (Scan)
- Register auslesen
- Parameter ändern
- Konfigurationen speichern und programmieren
Datenblatt des ICs
Das Datenblatt gehört zu den wichtigsten Hilfsmitteln während der Programmierung. Es enthält sämtliche Register-Maps, zulässigen Grenzwerte sowie wichtige Warnhinweise.
Ohne die Angaben im Datenblatt sollte kein MPS-IC programmiert werden.
MPS-IC Schritt für Schritt programmieren
1. Hardware vorbereiten
Vor dem eigentlichen Programmieren muss die Hardware korrekt vorbereitet werden.
Dabei sollten Sie:
- den IC ordnungsgemäß mit Spannung versorgen
- den Programmer mit den Kommunikationspins verbinden
- sämtliche Pegelspannungen kontrollieren
2. IC erkennen
Starten Sie anschließend die Programmiersoftware und führen Sie einen Geräte-Scan durch.
Typischerweise wählen Sie dazu die Funktion „Scan“ oder „Detect Device“. Anschließend erkennt die Software automatisch den IC-Typ und dessen Geräteadresse.
3. Aktuelle Konfiguration sichern
Vor jeder Änderung empfiehlt sich grundsätzlich ein Backup der vorhandenen Einstellungen.
Lesen Sie zunächst sämtliche Register aus und speichern Sie die aktuelle Konfiguration als Sicherungsdatei ab. Dadurch können Sie den ursprünglichen Zustand jederzeit wiederherstellen.
4. Parameter konfigurieren
Nun können die gewünschten Einstellungen vorgenommen werden.
Typische Parameter sind:
- Ausgangsspannung
- OVP-/OCP-Grenzen
- Switching-Frequenz
- Power-Up-Sequenz
Achten Sie unbedingt darauf, dass alle Werte innerhalb der im Datenblatt angegebenen Bereiche liegen.
5. Konfiguration programmieren
Nachdem sämtliche Einstellungen überprüft wurden, kann die Konfiguration dauerhaft in den Speicher geschrieben werden.
Wählen Sie dazu die Funktion „Write“ oder „Program“.
Anschließend erfolgt das Schreiben in den nichtflüchtigen Speicher (NVM). Dieser Vorgang darf keinesfalls unterbrochen werden.
Wichtig: Bei OTP-ICs kann dieser Schritt später nicht mehr rückgängig gemacht werden.
6. Programmierung überprüfen
Nach erfolgreicher Programmierung sollte der IC neu gestartet oder zurückgesetzt werden.
Kontrollieren Sie anschließend:
- Ausgangsspannungen
- allgemeines Betriebsverhalten
- Funktion sämtlicher Einstellungen
OTP oder MTP – Wo liegt der Unterschied?
Vor dem Schreiben der Konfiguration sollten Sie wissen, welchen Speichertyp Ihr IC verwendet.
| Typ | Bedeutung |
|---|---|
| OTP | One-Time-Programmable – nur einmal beschreibbar |
| MTP | Multi-Time-Programmable – mehrfach programmierbar |
Dieser Unterschied ist besonders wichtig, da sich OTP-Speicher nach dem Programmieren nicht mehr verändern lassen.
Praxisbeispiel aus dem YouTube-Video
Das verlinkte YouTube-Video ergänzt diese Anleitung und zeigt den gesamten Programmierablauf in der Praxis.
Dort sehen Sie unter anderem:
- Anschluss eines MPS-Programmers
- Erkennung eines MP29xx-ICs
- Ändern verschiedener Parameter
- Schreiben der Konfiguration in den IC
Solche Praxisvideos helfen dabei, den realen Ablauf besser zu verstehen und typische Fehler während der Programmierung zu vermeiden.
Fazit
Das Programmieren von MPS-ICs ist kein Hexenwerk, erfordert jedoch das passende Werkzeug, sorgfältiges Arbeiten und ein gutes Verständnis des jeweiligen Datenblatts.
Wer die einzelnen Schritte systematisch durchführt, vor jeder Änderung eine Sicherung erstellt und ausschließlich zulässige Registerwerte verwendet, kann MPS-Power-ICs zuverlässig konfigurieren und optimal an unterschiedliche Hardware anpassen. Gerade in modernen Elektronikdesigns bietet diese Flexibilität erhebliche Vorteile und ermöglicht eine professionelle Abstimmung auf die jeweiligen Anforderungen. Sollten Sie das Problem nicht beheben können, wenden Sie sich bitte an unseren Support!
