Wenn beim Asus TUF Gaming FA706IU das Display gebrochen ist, flackert oder gar kein Bild mehr zeigt, lässt sich der Bildschirm mit der richtigen Vorgehensweise sauber tauschen. Wichtig ist dabei nicht nur der eigentliche Ausbau des Panels, sondern auch ein kontrollierter Umgang mit Akku, Displaykabel, Scharnieren und Rahmen.
Hier geht es Schritt für Schritt durch den kompletten Displayaustausch. Dazu kommen ein paar wichtige Praxistipps, die einem später viel Ärger ersparen. Gerade bei einem Gaming-Laptop wie dem FA706IU lohnt es sich außerdem, die Gelegenheit für eine Innenreinigung und frische Wärmeleitpaste direkt mitzunehmen.
Vorbereitung: Gerät komplett ausschalten und sauber arbeiten
Bevor auch nur eine Schraube gelöst wird, muss das Notebook vollständig heruntergefahren sein. Danach beginnt die Arbeit auf der Unterseite.
Was dafür sinnvoll ist:
- Kreuzschlitz-Schraubendreher
- Kunststoffhebel oder Spudger
- Pinzette
- Isopropanol
- Mikrofasertuch
- Druckluft oder ein geeignetes Ausblaswerkzeug
- Neue Wärmeleitpaste
Ganz wichtig: Schrauben immer sortiert ablegen. Bei Laptops haben Schrauben oft unterschiedliche Längen. Wer beim Zusammenbau die falsche Schraube an die falsche Stelle setzt, beschädigt schnell das Gehäuse.
Rückdeckel entfernen
Zuerst werden alle Schrauben der Bodenplatte gelöst. Bei Asus ist es nicht ungewöhnlich, dass eine der unteren Schrauben zwar durchdreht, aber nicht komplett herauskommt. Das ist konstruktionsbedingt und kein Grund zur Panik.
Ist alles gelöst, wird der Rückdeckel mit einem Kunststoffwerkzeug vorsichtig aufgehebelt. Am besten arbeitet man sich Klick für Klick rundherum vor. Wenn eine Stelle fester sitzt, nicht mit Gewalt hebeln, sondern den Ansatzpunkt wechseln und die Clips nacheinander lösen.

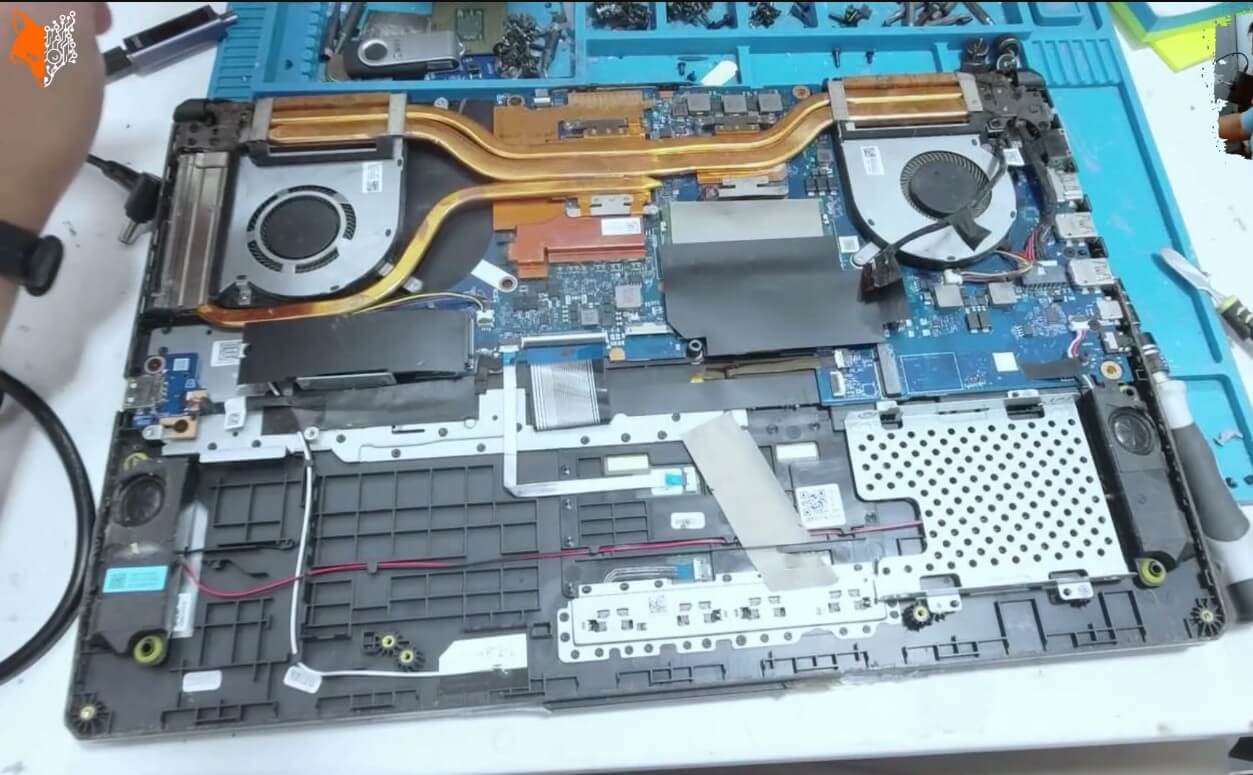

Nach dem Öffnen zeigt sich oft direkt, wie viel Staub sich im Gerät gesammelt hat. In diesem Fall war das Gerät zwar schmutzig, aber nicht ganz so schlimm wie zunächst vermutet.
Stromversorgung trennen: Akku zuerst
Im Inneren gilt die erste Regel: niemals unter Strom arbeiten.
Deshalb wird zuerst geprüft, ob neben dem Hauptakku auch eine BIOS-Batterie vorhanden ist. Beim Asus TUF Gaming FA706IU ist in diesem Fall keine separate BIOS-Batterie verbaut, daher reicht es, den Hauptakku vom Mainboard zu trennen.
Dafür den Akkustecker vorsichtig lösen. Am besten mit dem Finger oder mit einem Kunststoffwerkzeug, niemals mit Metall direkt am Mainboard arbeiten.
Wenn ohnehin ein neuer Akku eingebaut wird, kann der alte Akku direkt komplett ausgebaut werden.
Displaykabel lösen und Scharniere freilegen
Als Nächstes wird das Displaykabel gelöst. Dazu die Sicherung beziehungsweise Abdeckung vorsichtig öffnen und den Stecker sauber herausziehen. Eine Pinzette kann helfen, aber auch hier bitte vorsichtig arbeiten.
Die WLAN-Kabel müssen bei diesem Modell nicht durch die Displayeinheit gezogen werden. Das ist praktisch, weil sie nicht hinten im Deckel verlaufen, sondern intern anders geführt sind. Dadurch konzentriert sich der Ausbau auf:
- Displaykabel trennen
- Scharnierschrauben lösen
- Displayeinheit vom Unterteil abnehmen

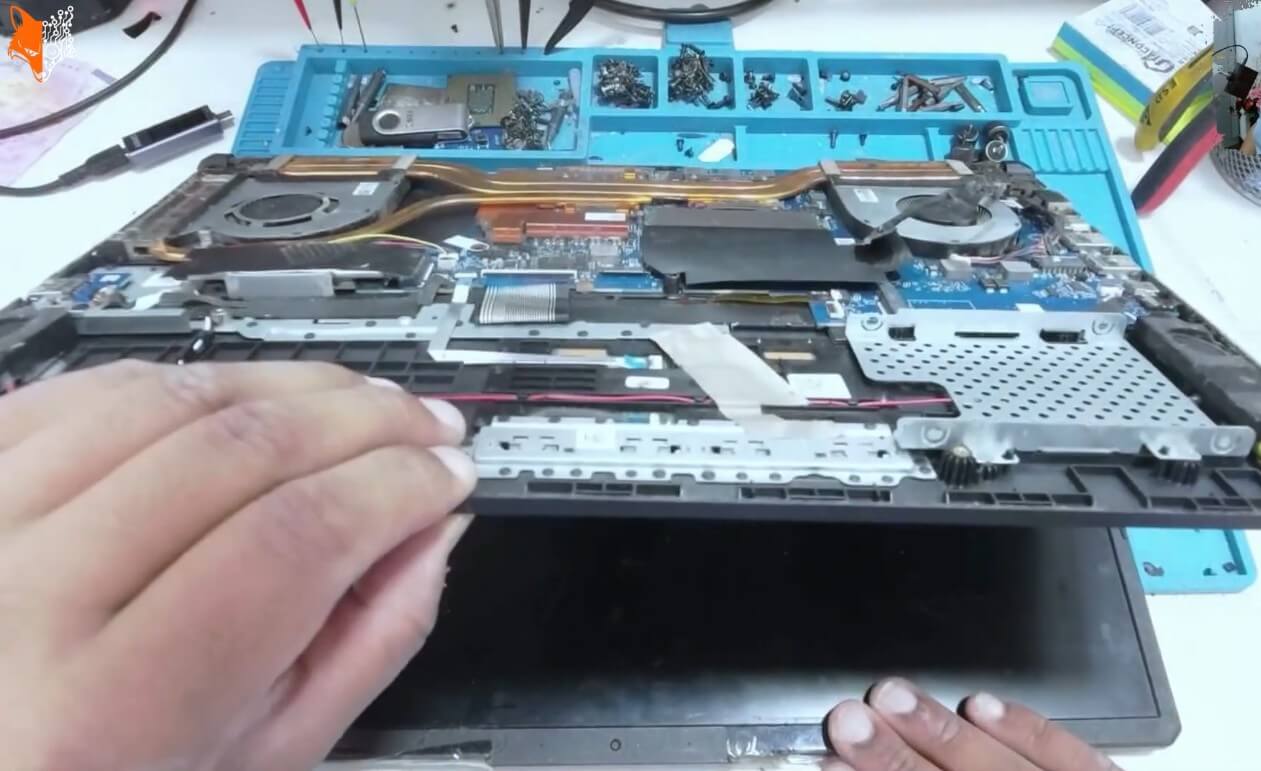

Um die Scharniere besser lösen zu können, wird das Gehäuse leicht angehoben, sodass die Scharniere etwas hochkommen. Danach lassen sie sich besser greifen und lösen.
Ist alles frei, kann das Unterteil mit Tastatur und Mainboard von der Displayeinheit getrennt werden.
Displayrahmen abnehmen
Jetzt geht es an die Displayeinheit selbst. Vor dem Öffnen des Rahmens sollte man auf kleine Abdecksticker achten. Dahinter können sich Schrauben verstecken. Diese Sticker nicht verlieren, denn sie werden später wieder benötigt.
Nachdem die sichtbaren Schrauben entfernt sind, wird der Rahmen an einer Ecke mit dem Kunststoffhebel gelöst. Ein guter Startpunkt ist unten rechts. Sobald die erste Ecke offen ist, kann man sich langsam Clip für Clip vorarbeiten.
An den Seiten geht das meist recht gut. Schwieriger wird es dort, wo zusätzlich doppelseitiger Kleber verwendet wurde. Dann hilft behutsames Einfahren mit einem dünnen Werkzeug. Ziel ist es, den Rahmen zu lösen, ohne das Gehäuse oder den Rahmen zu beschädigen.

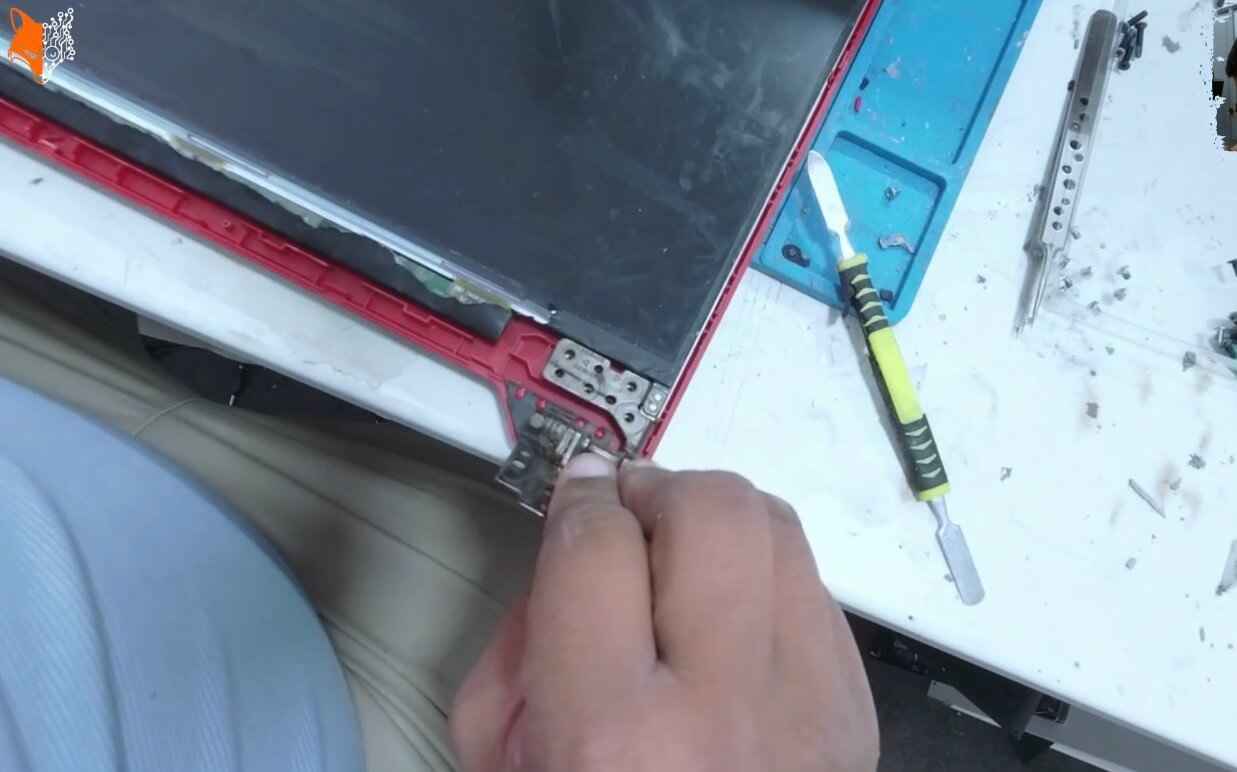

Die Scharniere kann man dabei leicht nach hinten bewegen, damit man besser arbeiten kann.

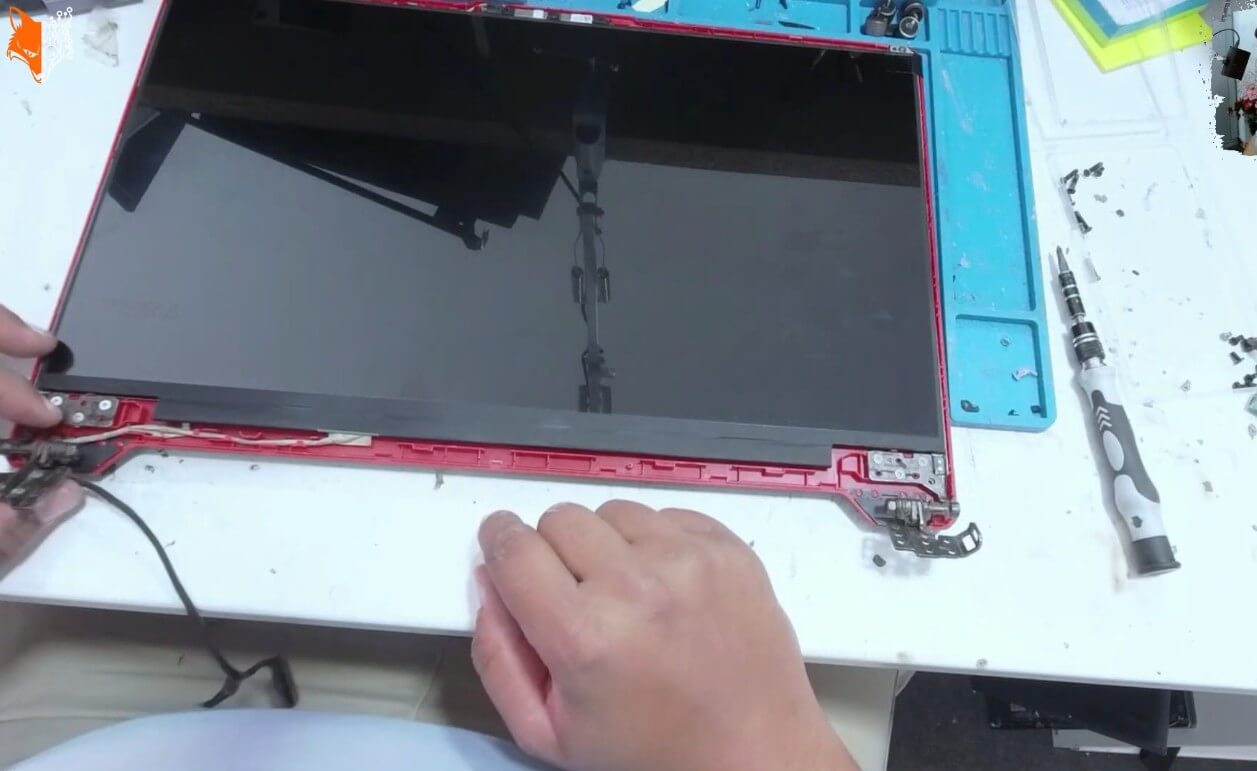

Defektes Display ausbauen
Ist der Rahmen ab, werden die Schrauben des Displays auf beiden Seiten gelöst. Danach lässt sich das Panel vorsichtig nach vorne legen, am besten wie ein aufgeklapptes Buch. So kommt man sicher an den Displayanschluss auf der Rückseite.

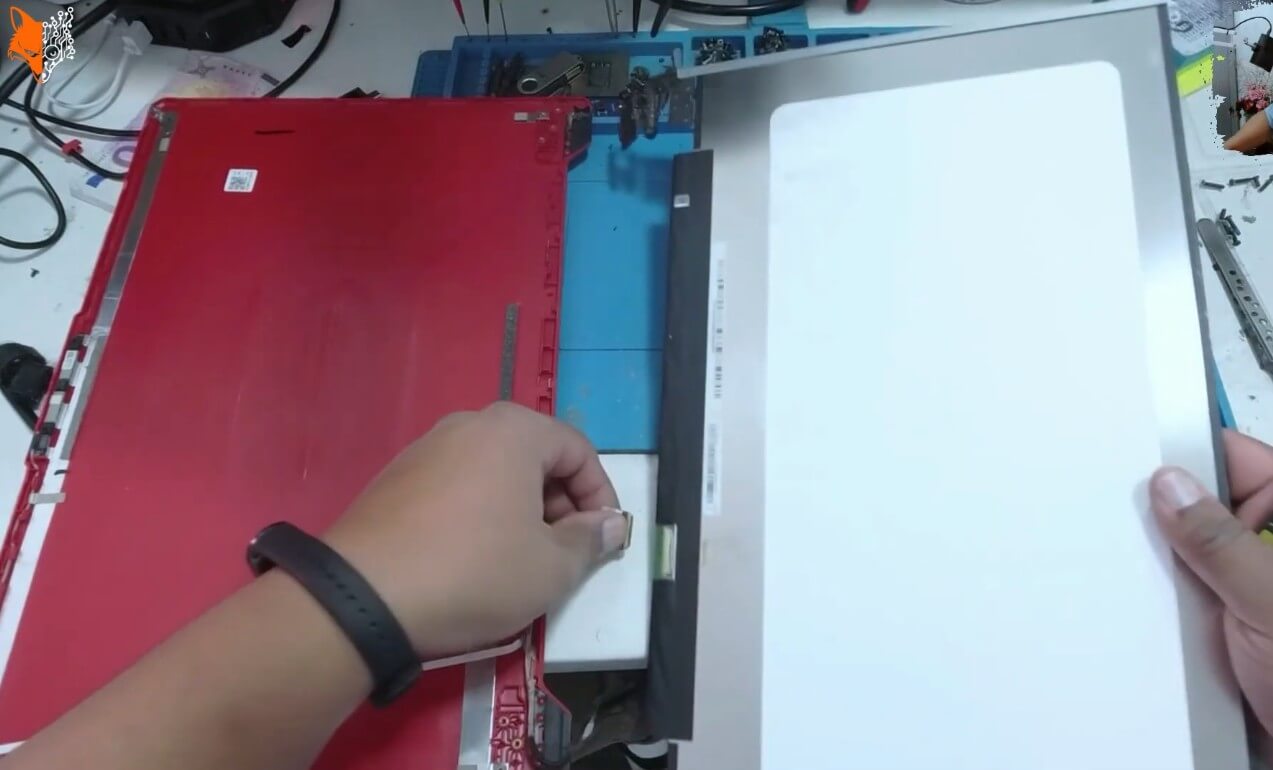

Jetzt das Displaykabel behutsam vom Panel trennen. Bei einem ohnehin defekten Bildschirm ist das etwas entspannter, trotzdem sollte das Kabel selbst natürlich heil bleiben.

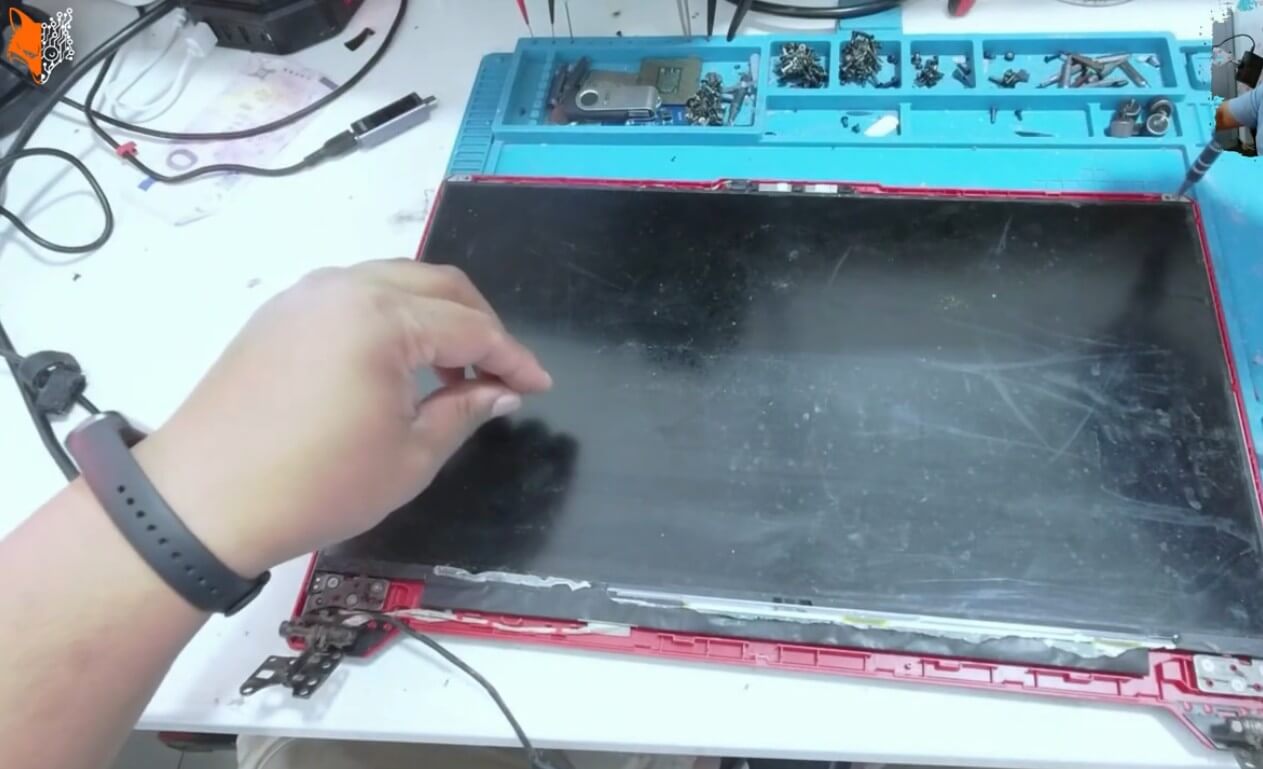

Das alte Panel sitzt zusätzlich mit Klebestreifen im Deckel. Diese Klebestreifen befinden sich unten am Display. Um sie leichter zu lösen, wird etwas Isopropanol eingebracht. Nicht übertreiben, aber genug, damit sich der Kleber anlösen kann.
Nach kurzer Einwirkzeit lässt sich das Panel Stück für Stück aus dem Deckel lösen. Man kann dabei kontrolliert arbeiten und das Display vorsichtig herausziehen, ohne den Metalldeckel zu verbiegen.
Braucht man neue Klebestreifen?
Die kurze Antwort: nicht zwingend.
Nach dieser Einschätzung ist der zusätzliche Klebestreifen in vielen Fällen nicht unbedingt nötig, weil:
- der Rahmen später wieder sauber einrastet
- die Scharniere und die Konstruktion dem Display zusätzlich Halt geben
- ein späterer erneuter Ausbau einfacher bleibt
Gerade wenn irgendwann noch einmal etwas an den Scharnieren gemacht werden muss, ist es angenehmer, wenn das Display nicht extrem fest verklebt ist. Entscheidend ist, dass alles korrekt sitzt und der Rahmen ordentlich eingerastet wird.
Rahmen und Scharniere vorbereiten
Bevor das neue Panel eingesetzt wird, werden Reste vom alten doppelseitigen Kleber entfernt. Danach können die Scharniere wieder montiert und vorbereitet werden.
Das schafft eine stabile Basis für den Einbau des neuen Displays. Anschließend wird das neue Panel in Position gebracht, das Displaykabel vorsichtig angeschlossen und wieder fixiert.

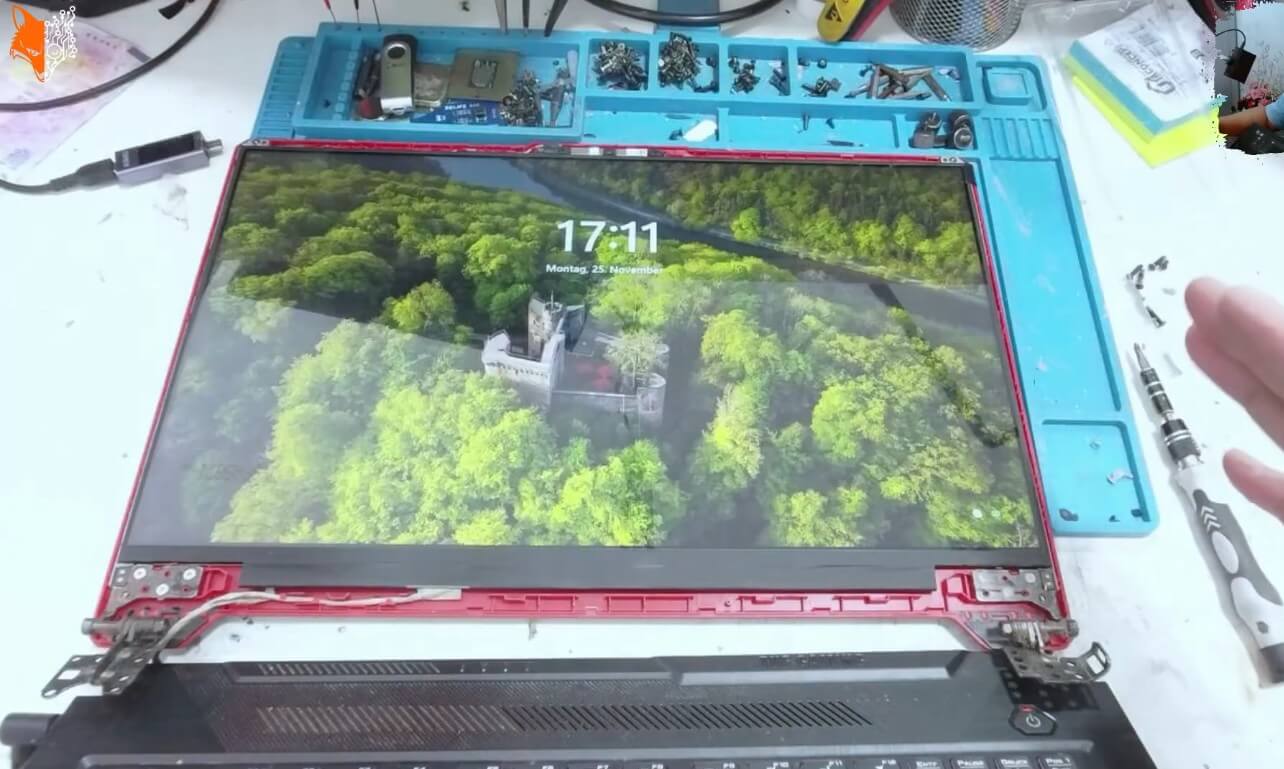

Neues Display zuerst testen, erst dann endgültig montieren
Das ist einer der wichtigsten Punkte beim ganzen Tausch.
Bevor die Schutzfolie vom neuen Display entfernt und bevor der Rahmen endgültig eingerastet wird, sollte immer ein Funktionstest erfolgen. Der Grund ist einfach: Manche Laptop-Modelle nutzen verschiedene Displayvarianten, die zwar ähnlich aussehen, aber nicht immer identisch kompatibel sind.
Also:
- Neues Display nur lose positionieren
- Displaykabel korrekt und gerade anschließen
- Stromversorgung anschließen
- Gerät starten und auf Bild prüfen
Das Displaykabel muss sauber sitzen. Es darf nicht schief stecken, damit kein Kurzschluss entsteht.
Wenn das Bild erscheint und alles korrekt läuft, das System vollständig hochfahren lassen und anschließend ganz normal herunterfahren. Nicht einfach direkt die Stromversorgung ziehen, sobald das Bild da ist.
Nach dem Test: Gerät wieder stromlos machen
Nach dem erfolgreichen Test wird das Netzteil entfernt. Danach sollte der Einschaltknopf noch eine Weile gedrückt werden, damit Reststrom aus dem System entweichen kann.
Wer auf Nummer sicher gehen will, hält den Power-Button deutlich länger gedrückt und lässt das Gerät anschließend noch einige Minuten ruhen. Erst danach wird das Displaykabel noch einmal gelöst, damit die endgültige Montage sicher erfolgen kann.
Schutzfolie entfernen und Rahmen montieren
Jetzt kann die Schutzfolie vom neuen Panel abgezogen werden. Vor dem Einsetzen des Rahmens sollte die Unterseite noch einmal genau kontrolliert werden. Reste vom alten Display, Schmutz oder Kleber dürfen nicht zurückbleiben, sonst sitzt der Rahmen später nicht sauber.
Einmal alles ausblasen, noch einmal prüfen und dann den Rahmen Stück für Stück rundherum einklicken. Wenn die Clips sauber einrasten, sitzt der Rahmen fest und ordentlich.
Gute Gelegenheit: Lüfter reinigen und Wärmeleitpaste erneuern
Wenn das Gerät ohnehin offen ist, lohnt sich direkt eine Wartung des Kühlsystems. Gerade bei Asus-Geräten fällt öfter auf, dass die Wärmeleitpaste entweder wenig überzeugend aufgetragen wurde oder bereits stark ausgetrocknet ist.
Deshalb wurde hier zusätzlich der Kühlkörper demontiert.

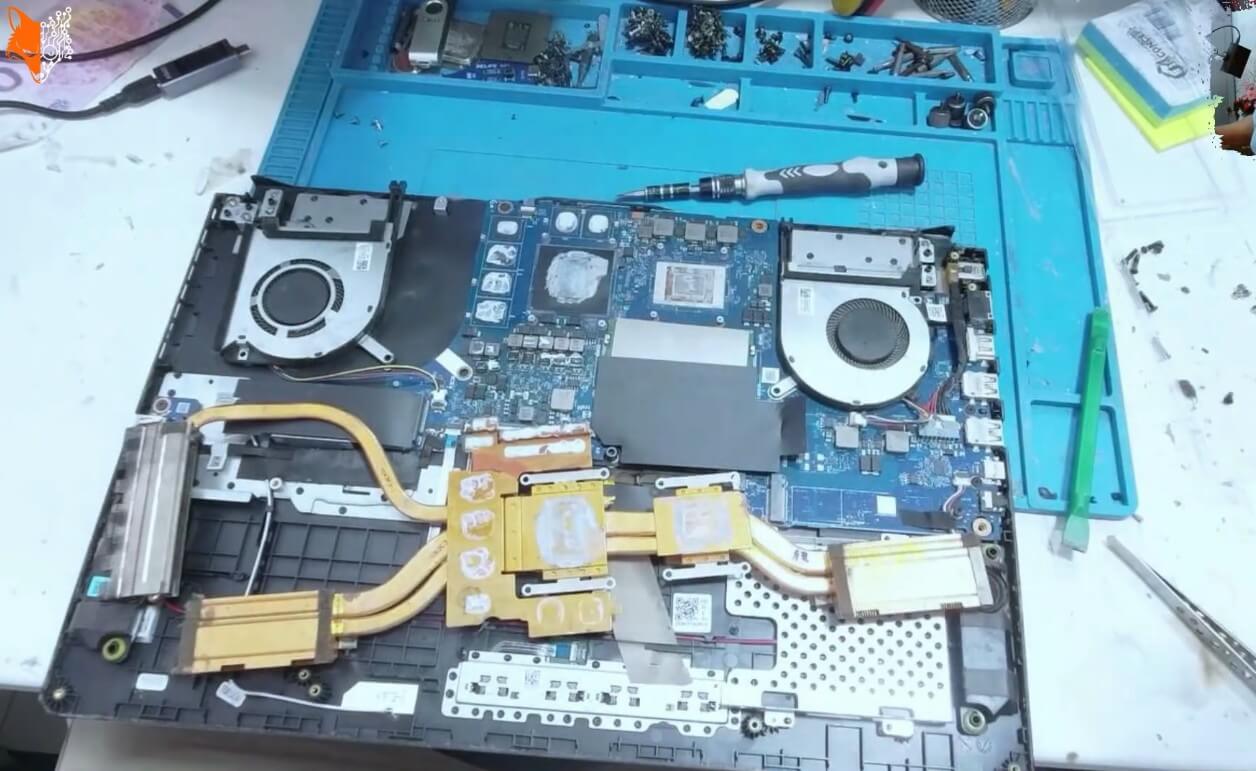

Kühlkörper entfernen
Alle Schrauben des Kühlers werden gelöst. Danach den Kühlkörper vorsichtig anheben. Auch hier gilt wieder: möglichst mit Kunststoff am Mainboard arbeiten und nicht mit Metall hebeln.

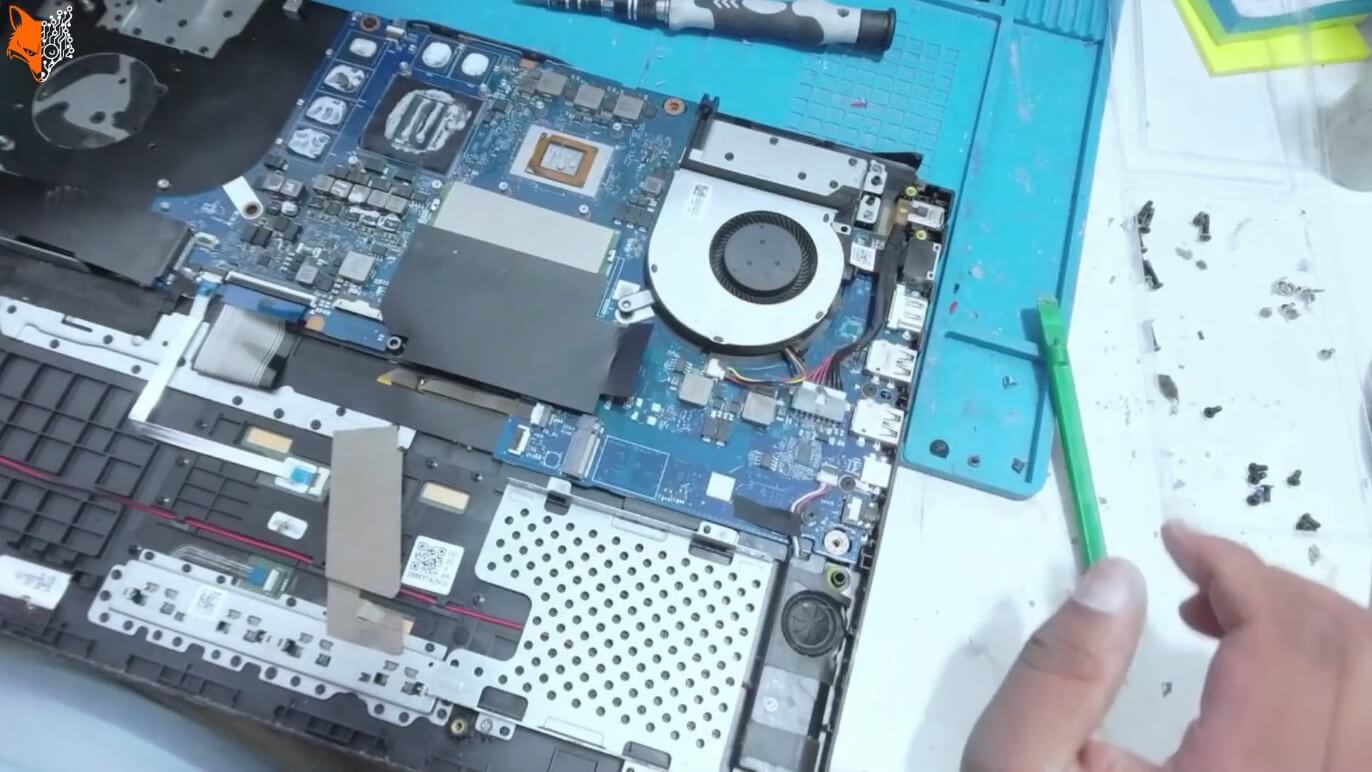

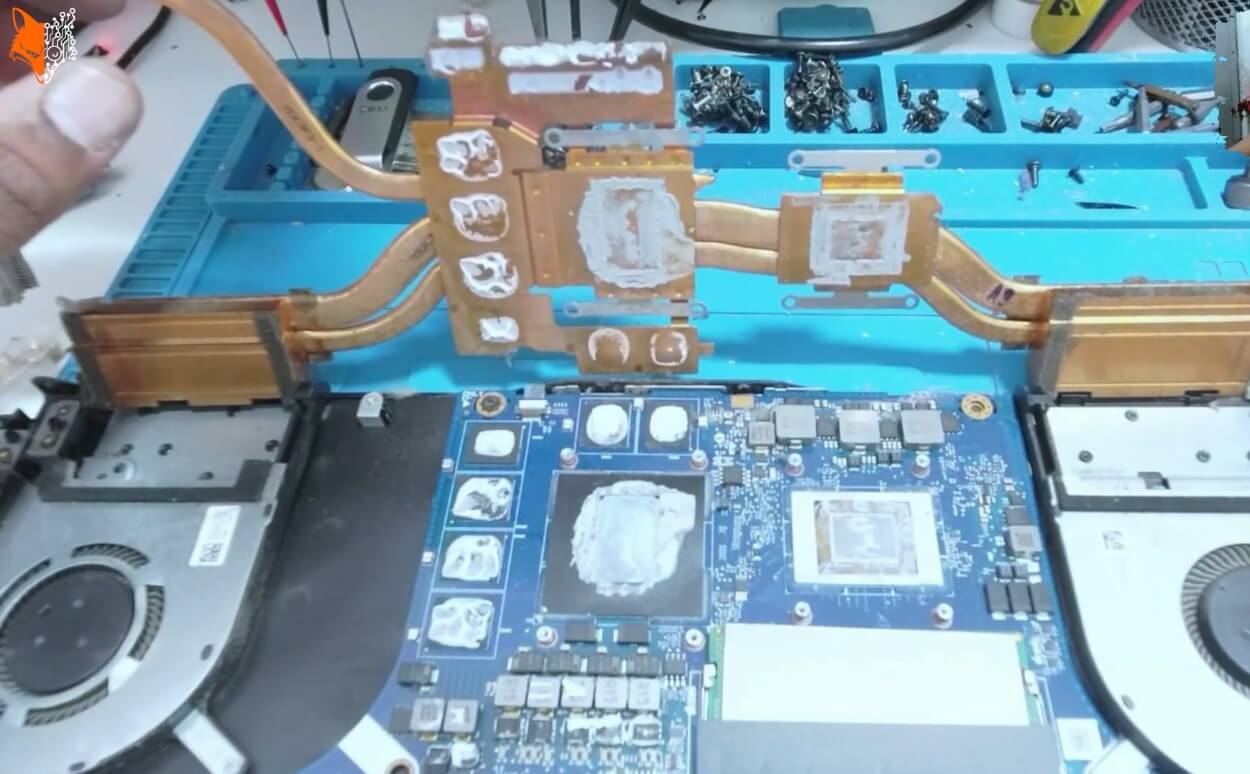

Nach dem Entfernen wird schnell sichtbar, wie trocken die alte Wärmeleitpaste auf CPU und GPU oft schon ist.
Lüfter und Kühlkörper reinigen
Staub wird gründlich entfernt, die Lüfter werden ausgeblasen und der Kühlkörper gereinigt. CPU und GPU werden mit Mikrofasertuch und Isopropanol vorsichtig von alter Paste befreit.
Dabei ist Fingerspitzengefühl gefragt. Die Oberflächen sind empfindlich, und man sollte nur mit wenig Druck arbeiten.
Neue Wärmeleitpaste auftragen
Verwendet wurde eine hochwertige Wärmeleitpaste wie die MX-7. Die Empfehlung beruht hier auf guter praktischer Erfahrung.
Wichtig ist vor allem: nicht zu viel verwenden. Eine mittlere Menge reicht aus. Aufgetragen werden können zum Beispiel:
- zwei dünne Linien auf einem Chip
- drei schmale Linien oder ein kleiner Punkt auf dem anderen
Beim späteren Aufsetzen des Kühlkörpers verteilt sich die Paste durch den Anpressdruck gleichmäßig.
Besondere Vorsicht am Kühlkörper
Ein Teil des Kühlsystems enthält hitzeleitende Flüssigkeit. Solche Heatpipes dürfen nicht geknickt oder grob behandelt werden. Reinigen ist kein Problem, aber bitte ohne starke Krafteinwirkung.
Kühlsystem wieder montieren

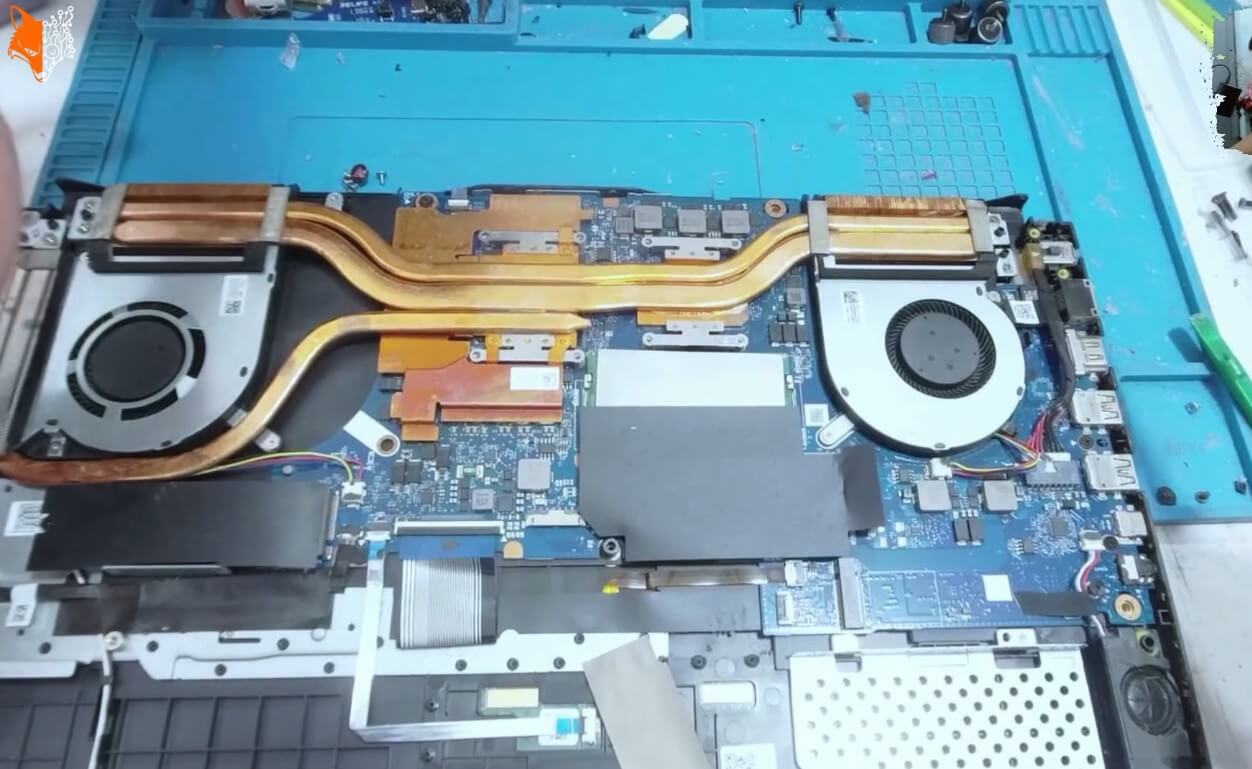

Nach der Reinigung werden zunächst die Lüfter wieder eingesetzt und angeschlossen. Anschließend kommt der Kühlkörper zurück an seinen Platz. Die Schrauben können der Reihenfolge nach angezogen werden. Wichtig ist vor allem, gleichmäßig und kontrolliert zu arbeiten.

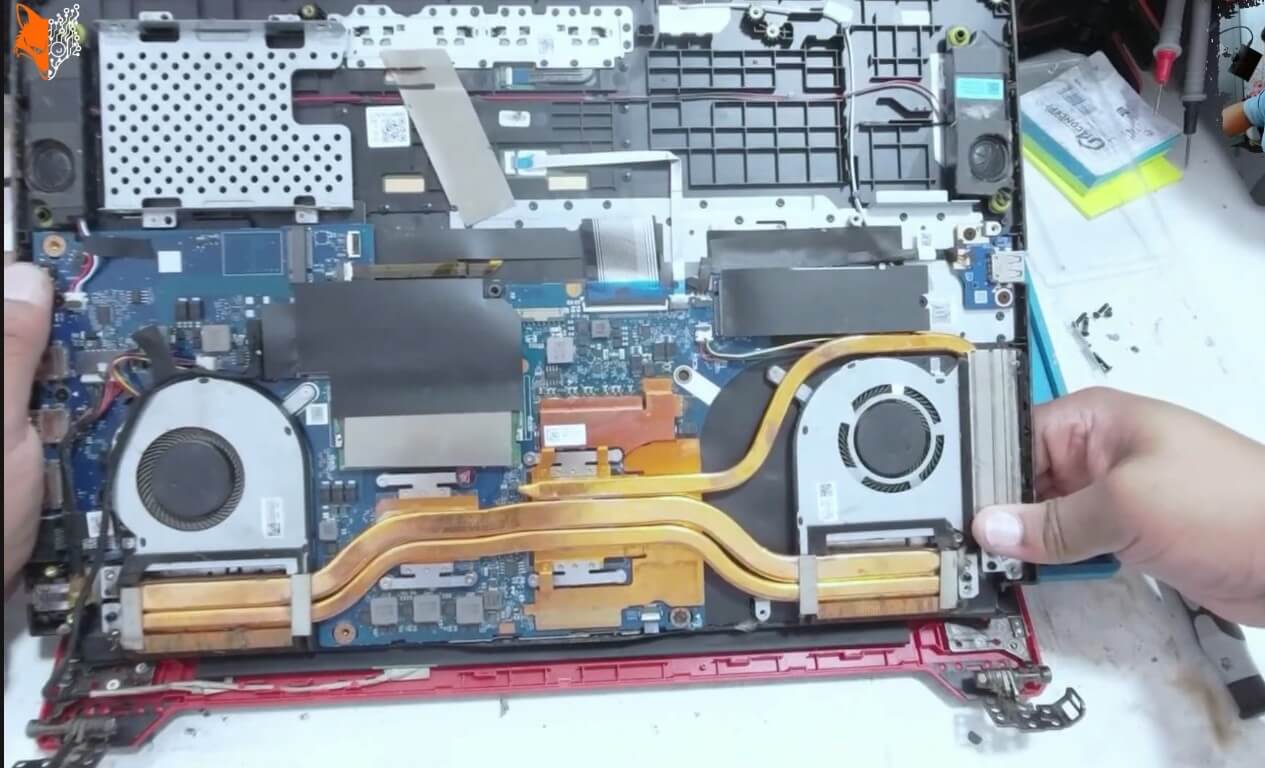

Displayeinheit und Unterteil wieder zusammenbauen
Jetzt wird das Unterteil wieder mit der Displayeinheit verbunden. Dabei das Displaykabel und die Scharniere im Blick behalten, damit nichts eingeklemmt oder verdreht wird.
Die Scharnierschrauben werden wieder eingesetzt. Ein praktischer Hinweis dabei: Auf den Scharnieren sind Markierungen in Form kleiner Dreiecke zu sehen. Diese zeigen, wo die Schrauben hingehören. Das ist hilfreich, wenn man sich beim Zusammenbau nicht mehr sicher ist.

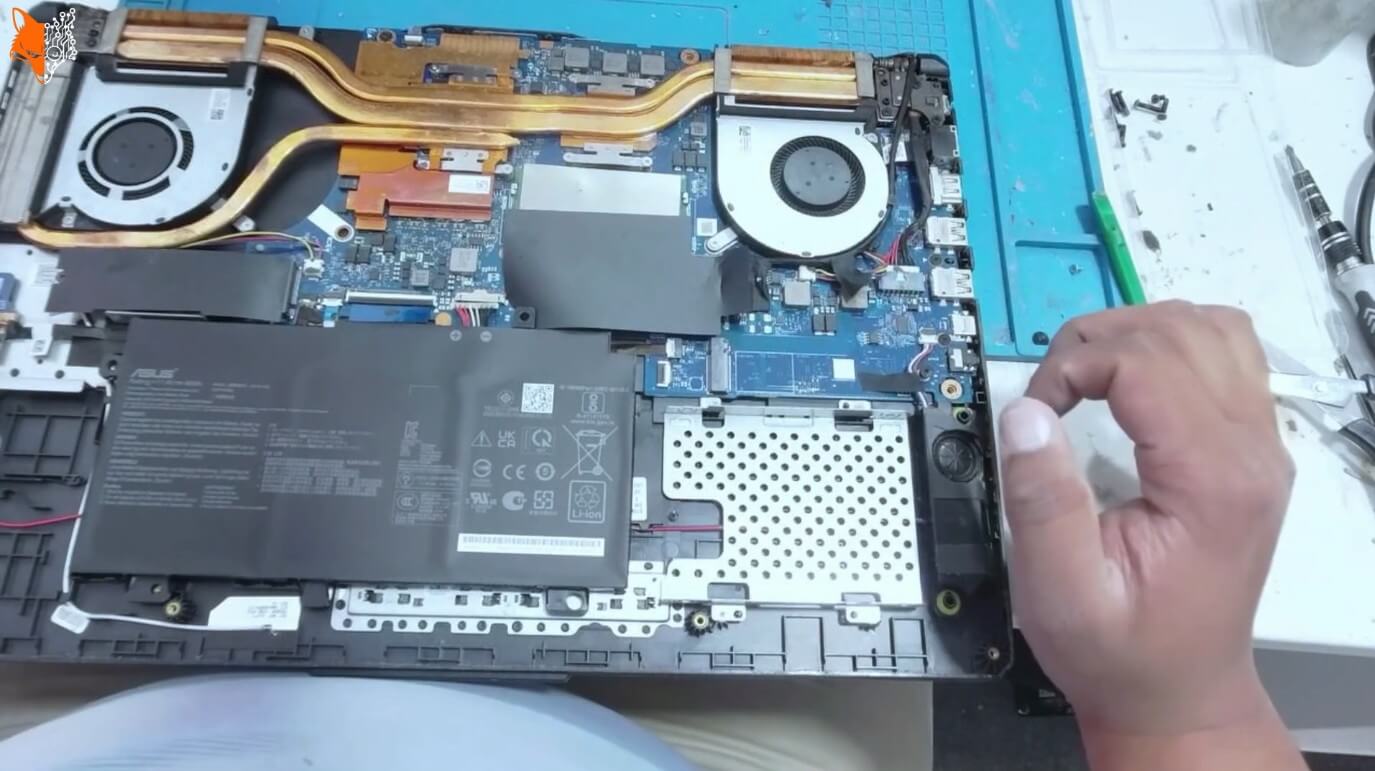

Akku einsetzen, aber mit System
Die neue Batterie beziehungsweise der Akku wird wieder eingesetzt und verschraubt. Eingesteckt wird sie aber idealerweise erst dann, wenn man noch einmal geprüft hat, ob alles korrekt sitzt:
- Displaykabel sitzt sauber
- Scharniere sitzen richtig
- Lüfter sind angeschlossen
- keine Schraube fehlt im Innenraum
Rückdeckel reinigen und nicht sofort alle Schrauben einsetzen
Bevor der Bodendeckel wieder draufkommt, lohnt sich auch hier eine Reinigung. Wenn das Gerät schon offen ist, sollte es am Ende nicht nur funktionieren, sondern auch ordentlich aussehen.
Ein sehr sinnvoller Praxistipp für den letzten Zusammenbau:
Zuerst nur wenige Schrauben einsetzen, zum Beispiel links und rechts jeweils eine. Der Grund ist simpel. Falls doch noch etwas vergessen wurde, muss das Gerät wieder geöffnet werden. Mit nur zwei oder drei Schrauben spart man sich viel Zeit.
Genau das ist hier auch passiert: Nach dem ersten Zusammenbau wurde festgestellt, dass der Akku noch nicht eingesteckt war. Dann muss der Deckel natürlich noch einmal runter. Mit wenigen Schrauben wäre das deutlich schneller gegangen.

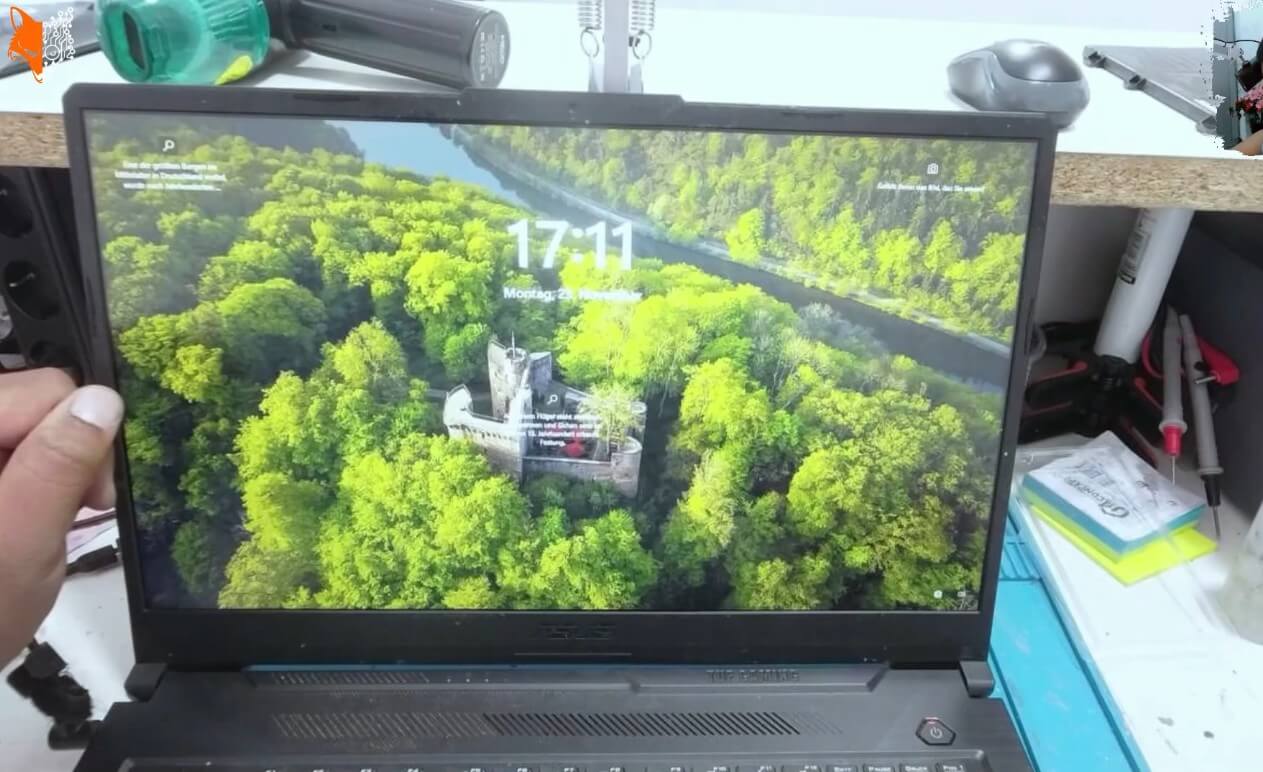

Abschließender Test
Nach dem provisorischen Verschrauben wird das Netzteil angeschlossen und das Gerät erneut gestartet. Der Start kann ein paar Minuten dauern. Das ist nicht ungewöhnlich.
Wenn das Bild sauber erscheint und alles läuft, kann der Laptop endgültig verschlossen werden. Erst dann kommen die restlichen Schrauben wieder hinein.
Wichtige Tipps beim Displaytausch am Asus TUF Gaming FA706IU
- Immer zuerst den Akku trennen.
- Nur mit Kunststoffwerkzeug am Mainboard arbeiten.
- Schrauben sortieren und nicht verwechseln.
- Display vor der Endmontage immer testen.
- Schutzfolie erst nach bestandenem Test entfernen.
- Rahmen langsam und ohne Gewalt lösen.
- Kabel niemals schief oder unter Spannung einsetzen.
- Bei offenem Gerät Lüfterreinigung und neue Wärmeleitpaste direkt mit erledigen.
- Beim ersten Zusammenbau nur wenige Gehäuseschrauben einsetzen.
Fazit
Der Displayaustausch beim Asus TUF Gaming FA706IU ist gut machbar, wenn sauber, geduldig und systematisch gearbeitet wird. Die heiklen Punkte sind weniger das eigentliche Panel als vielmehr der sichere Umgang mit Stromversorgung, Displaykabel, Rahmen und Scharnieren.
Wer schon dabei ist, sollte die Gelegenheit nutzen und dem Gerät innen gleich eine kleine Wartung gönnen. Gereinigte Lüfter und frische Wärmeleitpaste sind bei einem Gaming-Notebook definitiv keine schlechte Idee.
Am Ende zählt vor allem eins: erst testen, dann final montieren. Das spart Zeit, Nerven und im Zweifel auch ein zweites Öffnen des Laptops.
