Beim Lenovo ThinkPad E15 hängen Display-Reparatur und Scharnier-Reparatur oft direkt zusammen. Sobald das Scharnier gebrochen ist oder sich aus dem Gehäuse gelöst hat, muss man in vielen Fällen ohnehin das Display ausbauen. Genau deshalb lohnt es sich, beide Arbeiten gemeinsam sauber und systematisch anzugehen.
Hier zeige ich den kompletten Ablauf: vom sicheren Öffnen des Laptops über das Trennen von Akku, Displaykabel und WLAN-Antennen bis hin zur eigentlichen Scharnier-Instandsetzung und dem anschließenden Zusammenbau.
Wichtig: Diese Reparatur richtet sich an Techniker, erfahrene Anwender und alle, die sich an eine Laptop-Reparatur mit der nötigen Sorgfalt herantrauen. Arbeiten am Gerät erfolgen immer auf eigene Verantwortung.
Schrauben sortieren und sauber arbeiten
Bevor überhaupt die erste Schraube gelöst wird, sollte eine Schraubenbox oder eine geordnete Ablage bereitliegen. Das ist kein Luxus, sondern Pflicht. Beim ThinkPad E15 kommen mehrere Schrauben, Abdeckungen und Kabel zusammen. Wenn am Ende unklar ist, welche Schraube wohin gehört, wird aus einer einfachen Reparatur schnell unnötiger Stress.
Am besten arbeitet man Schritt für Schritt und legt jede Schraubengruppe sofort getrennt ab. So lässt sich später alles in der richtigen Reihenfolge wieder montieren.
Niemals unter Strom arbeiten
Der wichtigste Punkt bei dieser Reparatur ist die Spannungsfreiheit. Bevor Displaykabel oder Antennenleitungen abgezogen werden, muss das Gerät komplett stromlos sein.
Dafür werden zwei Dinge getrennt:
- der Hauptakku
- die BIOS- bzw. CMOS-Batterie

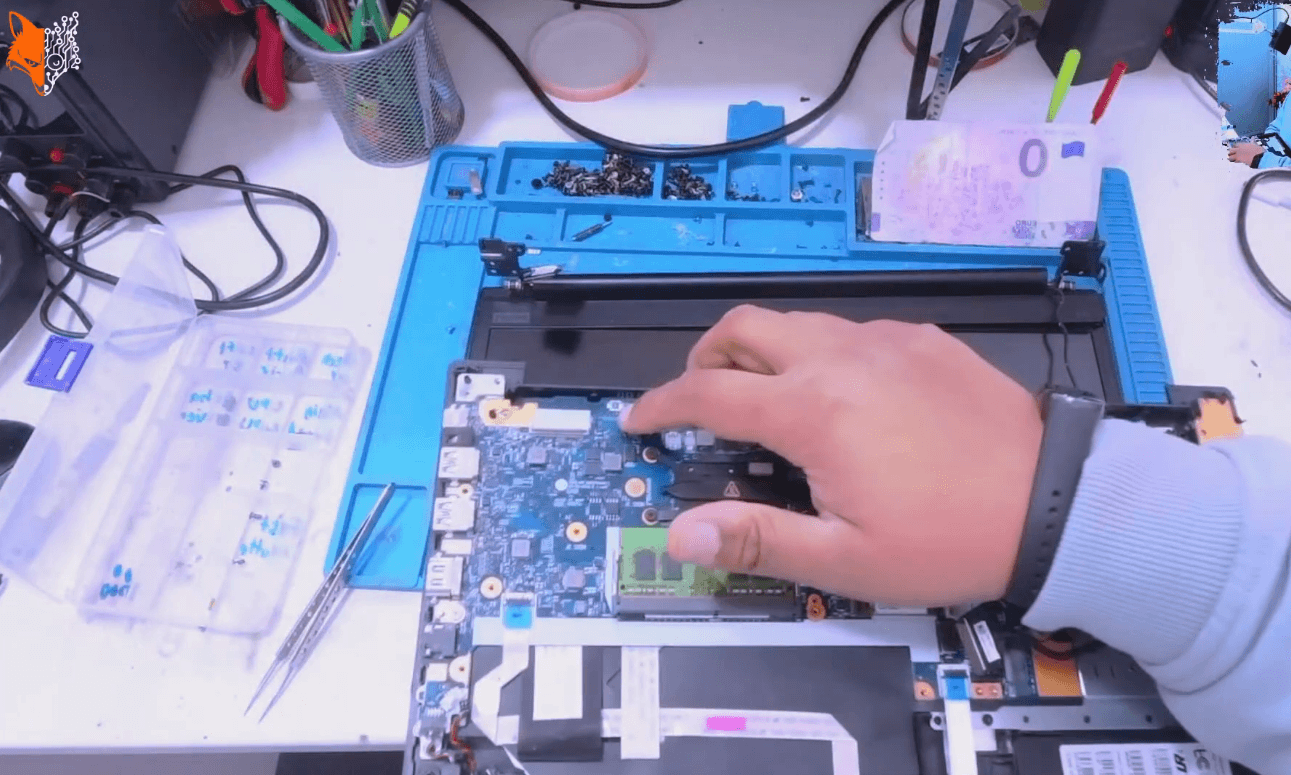

Beim Abziehen des Akkus vorsichtig arbeiten und nicht auf dem Mainboard herumdrücken. Den Akkustecker sauber lösen, ohne am Kabel selbst zu reißen. Danach auch die kleine BIOS-Batterie abklemmen, denn dort liegt weiterhin Spannung an.
Anschließend gibt es zwei sinnvolle Möglichkeiten:
- das Gerät einige Minuten liegen lassen
- oder die Powertaste etwa 30 Sekunden gedrückt halten, damit Reststrom entladen wird
Gerade weil später das Displaykabel und die Antennenkabel getrennt werden, sollte auf dem Mainboard wirklich keine Spannung mehr vorhanden sein.
Unterseite öffnen und die Scharniere vorbereiten

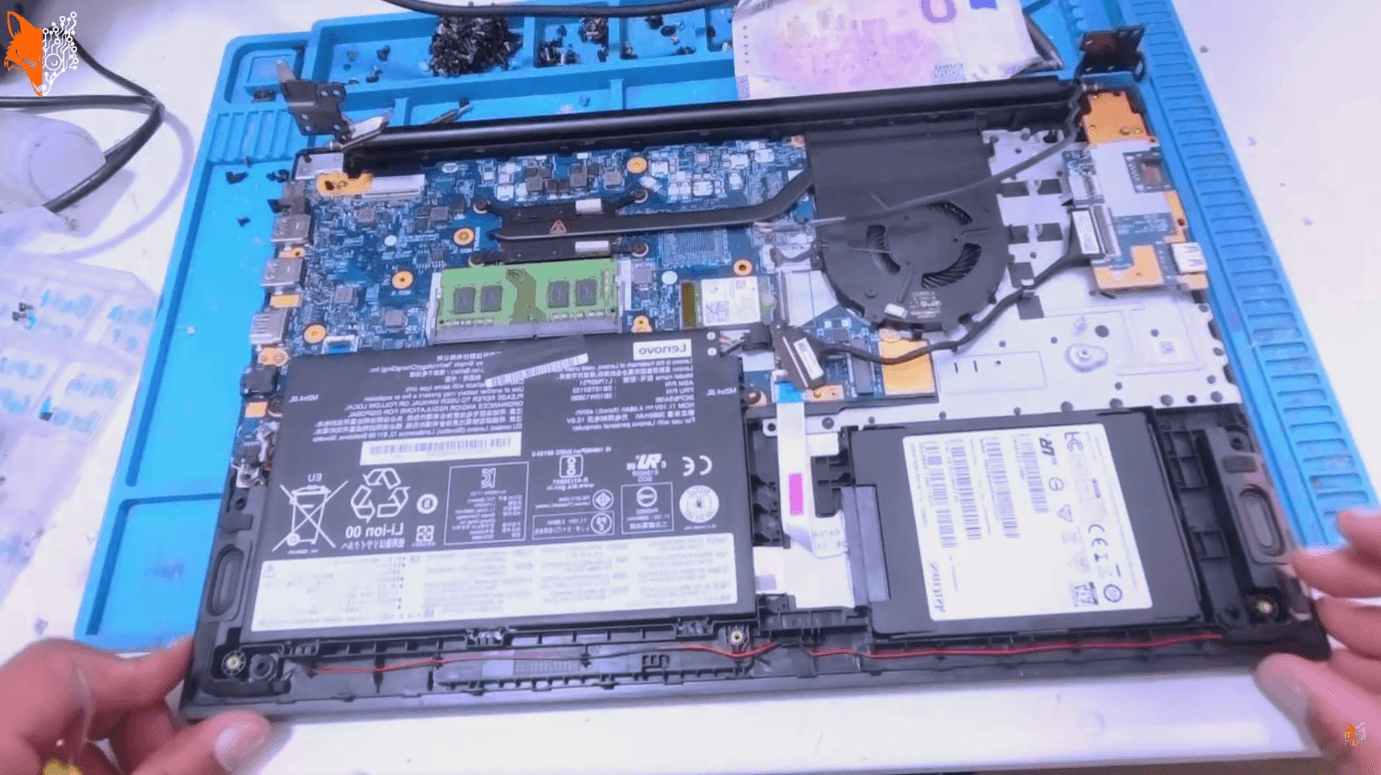

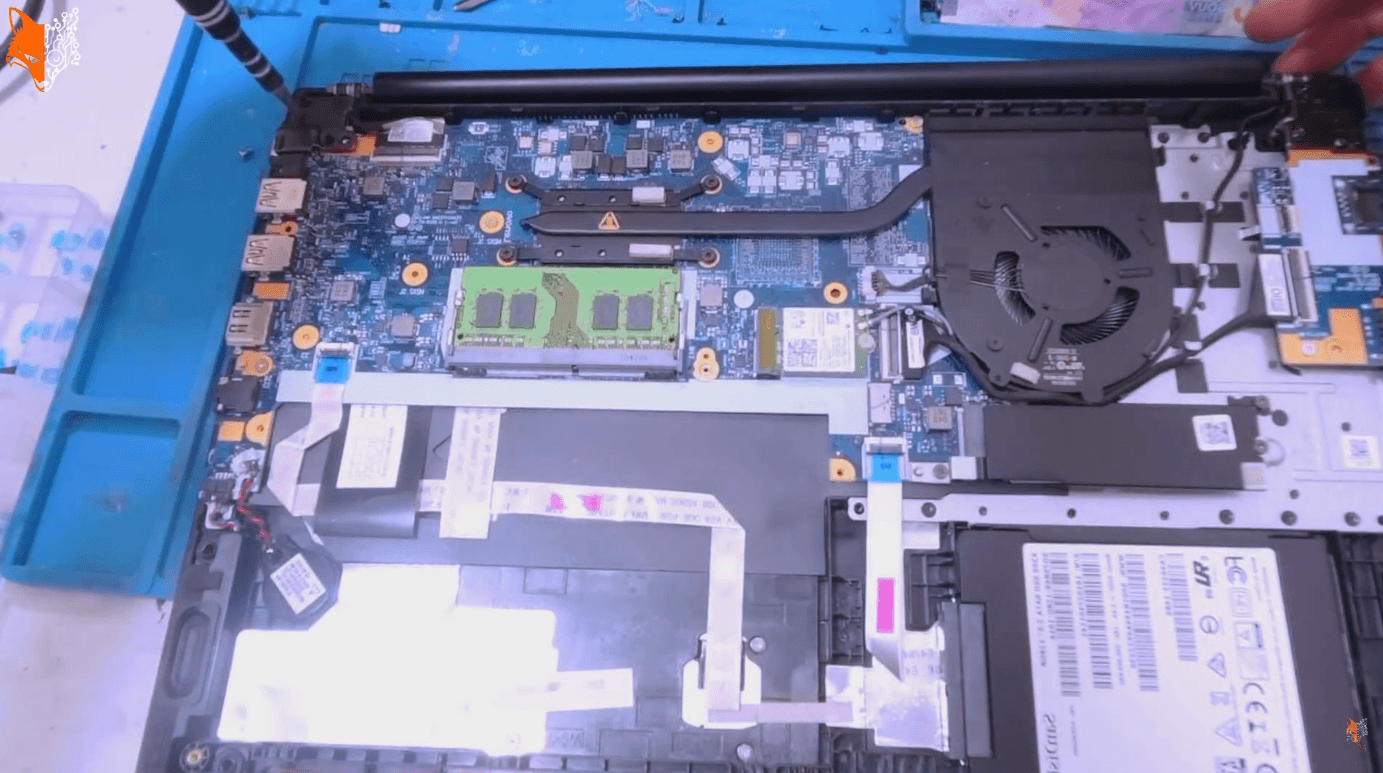

Nach dem Lösen der Gehäuseschrauben kann die Unterseite vorsichtig geöffnet werden. Danach werden die Scharnierschrauben zugänglich gemacht. Hier hilft es, das Gerät so zu positionieren, dass man entspannt an beide Scharniere herankommt.
Danach folgen die Verbindungen, die den Displaydeckel mit dem Basisteil koppeln:
- Displaykabel
- WLAN-Antennenkabel
Für die feinen Stecker ist eine Pinzette hilfreich. Alles mit Gefühl lösen, nichts verkanten und keine Hektik. Wenn diese Leitungen getrennt sind, kann das Gerät in zwei Einheiten zerlegt werden: Basiseinheit und Displayeinheit.
Displayeinheit ausbauen und Rahmen abnehmen

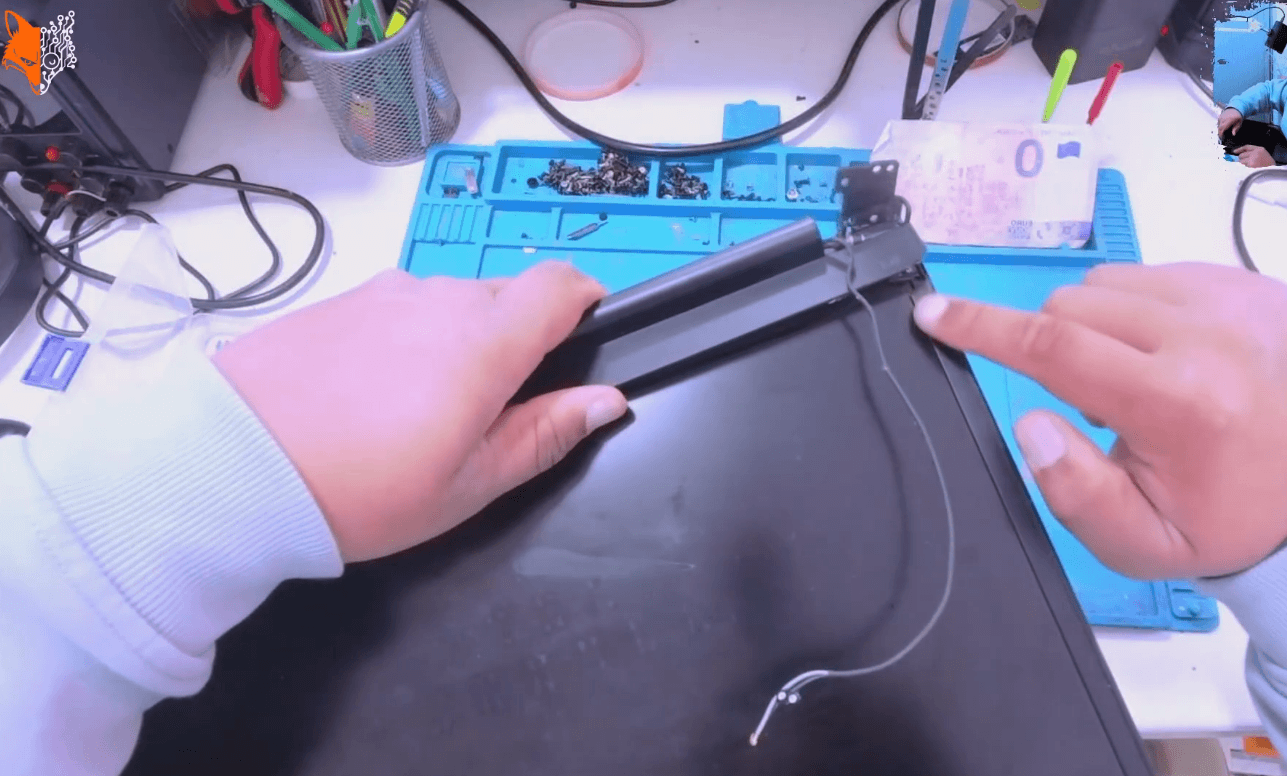

In diesem Fall ist nicht nur das Scharnier beschädigt, sondern auch der Displayrahmen bereits gebrochen. Das ist typisch, wenn sich ein Scharnier über längere Zeit aus dem Kunststoff herausarbeitet.
Zum Abnehmen des Rahmens eignet sich ein Kunststoffhebel. Entscheidend ist, nicht auf das Displaypanel selbst zu drücken. Ziel ist nur, den Rahmen aus den Clips zu lösen. Dabei darf man ruhig rundherum Stück für Stück arbeiten, bis sich der Rahmen lösen lässt.
An manchen Stellen sitzen Gummis oder Klebestreifen. Hier vorsichtig vorgehen, damit möglichst wenig zusätzlich beschädigt wird. Wenn bereits Material gebrochen ist, wird dieses ohnehin im späteren Verlauf ersetzt oder neu aufgebaut.
Displaypanel richtig herausnehmen

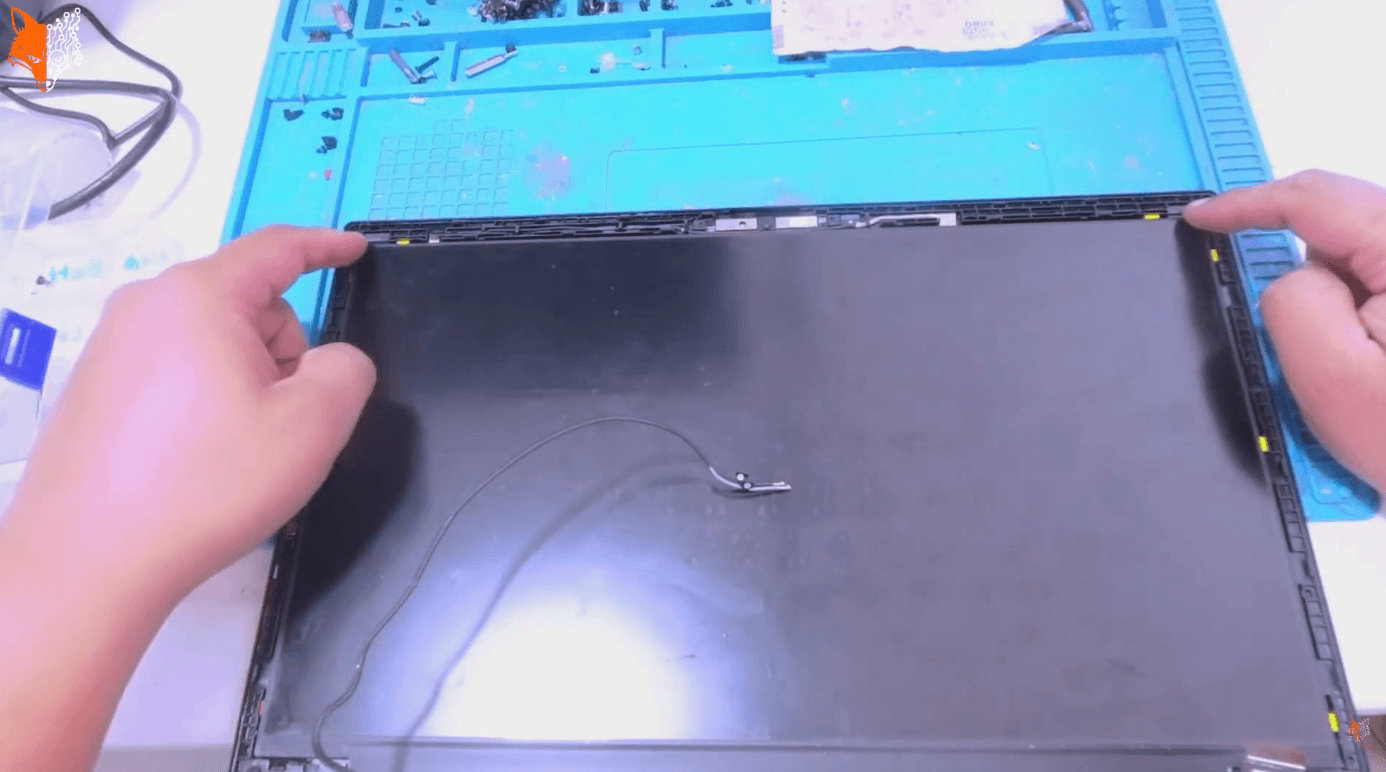

Sobald der Rahmen ab ist, lässt sich das Displaypanel anheben. Am sichersten ist es, das Panel wie ein Buch zu öffnen. So bleibt das Displaykabel sichtbar und wird nicht versehentlich unter Spannung oder Zug gesetzt.
Hinter dem Panel verlaufen neben dem Displaykabel auch weitere Leitungen, etwa für die Kamera. Genau deshalb sollte man das Display nie einfach nach vorne reißen oder unkontrolliert umklappen.
Danach kann der Displaystecker gelöst und das Panel entfernt werden.
Wenn nur ein Displaytausch gemacht werden soll, ist der kritische Ausbau an dieser Stelle im Grunde erledigt. Dann folgt später direkt der Einbau des neuen Panels. Für eine Scharnier-Reparatur geht es jetzt an den beschädigten Deckel.
Beschädigten Bereich freilegen und vorbereiten

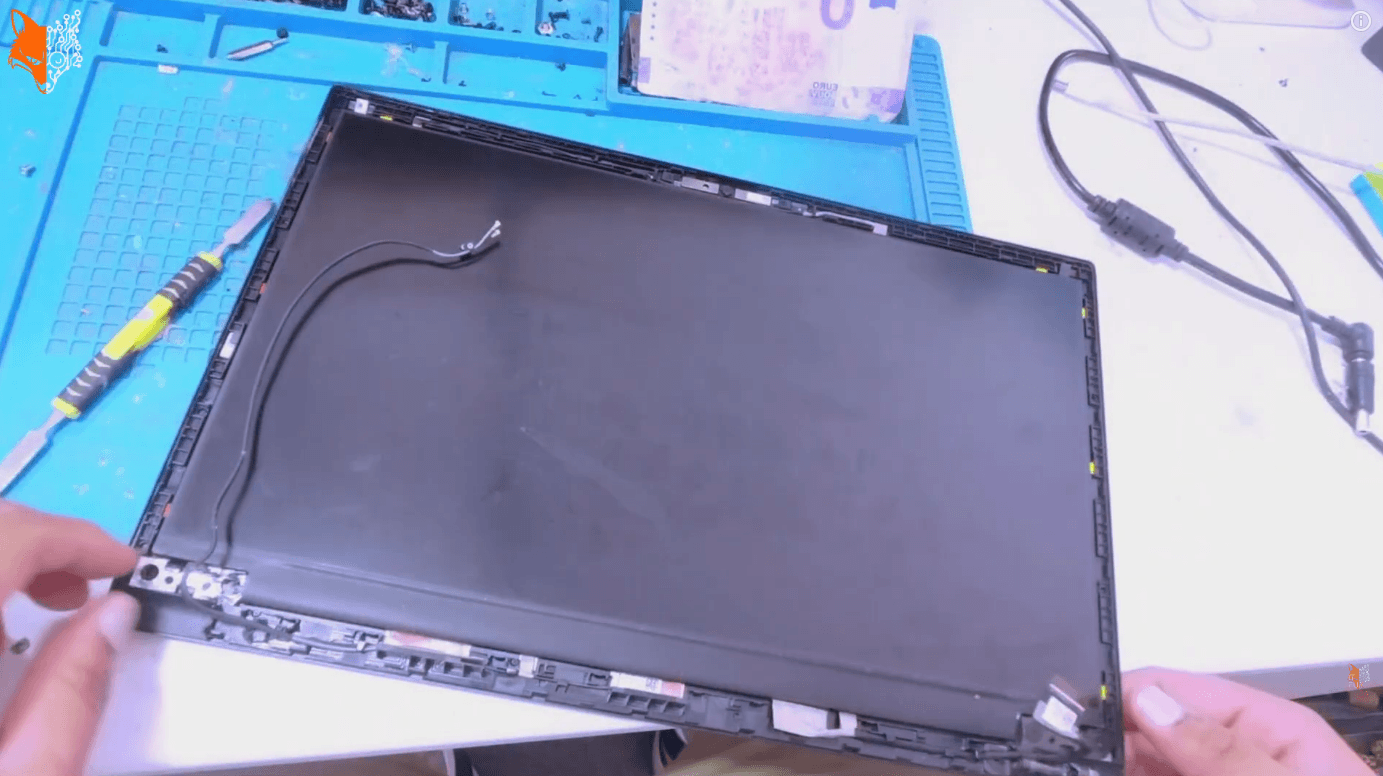

Jetzt wird klar, wie groß der Schaden wirklich ist. Meistens ist das Kunststoffgehäuse rund um die Scharnieraufnahme gebrochen oder komplett ausgerissen. Alle losen und zerstörten Kunststoffreste sollten entfernt werden. Was nicht mehr tragfähig ist, hat in der Reparaturstelle nichts verloren.
Vor dem Kleben sollte außerdem das WLAN-Antennenkabel gesichert werden. Ein Stück Tesa hält es aus dem Arbeitsbereich heraus, damit es nicht versehentlich mit dem Kleber in Kontakt kommt.
Wenn die ursprünglichen Gewindeeinsätze oder Scharnieraufnahmen noch vorhanden sind, können sie weiterverwendet werden. Fehlen sie oder sind sie beschädigt, müssen passende Ersatzteile eingesetzt werden.
Scharnieraufnahme neu aufbauen
Für die eigentliche Reparatur wird mit Gewindeeinsätzen, Granulat und einer Spezialflüssigkeit gearbeitet. Das Ziel ist, die ausgerissene Aufnahme im Deckel stabil neu aufzubauen, damit das Scharnier später wieder fest verschraubt werden kann.
Zuerst werden die Gewindeteile in Position gebracht. Dabei gilt:
- Das erste Teil möglichst exakt und satt einsetzen.
- Das zweite Teil sauber in die richtige Lage bringen.
- Beim dritten Befestigungspunkt oft erst prüfen, wo die endgültige Position liegen muss.
Wenn das Gehäuse an einer Stelle komplett fehlt, muss die Form praktisch neu aufgebaut werden. Dann arbeitet man nicht nur mit vorhandener Struktur, sondern erzeugt eine neue stabile Basis rund um den Gewindeeinsatz.
Worauf man beim Granulat achten muss

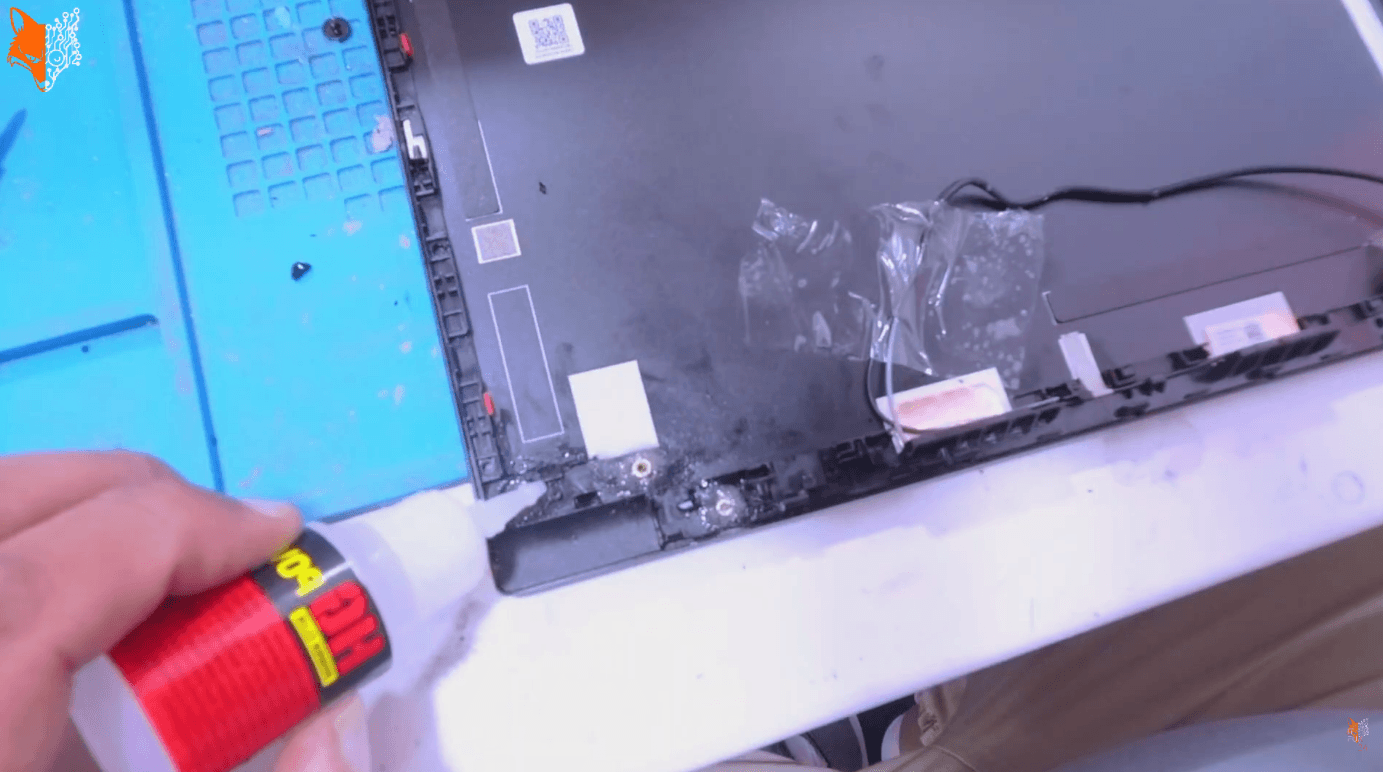

Das Granulat wird rund um die Aufnahme eingebracht, damit eine feste Struktur entsteht. Dabei ist ein Punkt absolut entscheidend: Kein Granulat darf ins Gewinde gelangen.
Wenn Sekundenkleber und Granulat im Gewinde aushärten, lässt sich die Schraube später nicht mehr sauber einsetzen. Im schlimmsten Fall ist der Gewindeeinsatz direkt wieder unbrauchbar.
Deshalb immer nur um das Gewinde herum arbeiten, nicht hinein.
Die Spezialflüssigkeit richtig einsetzen

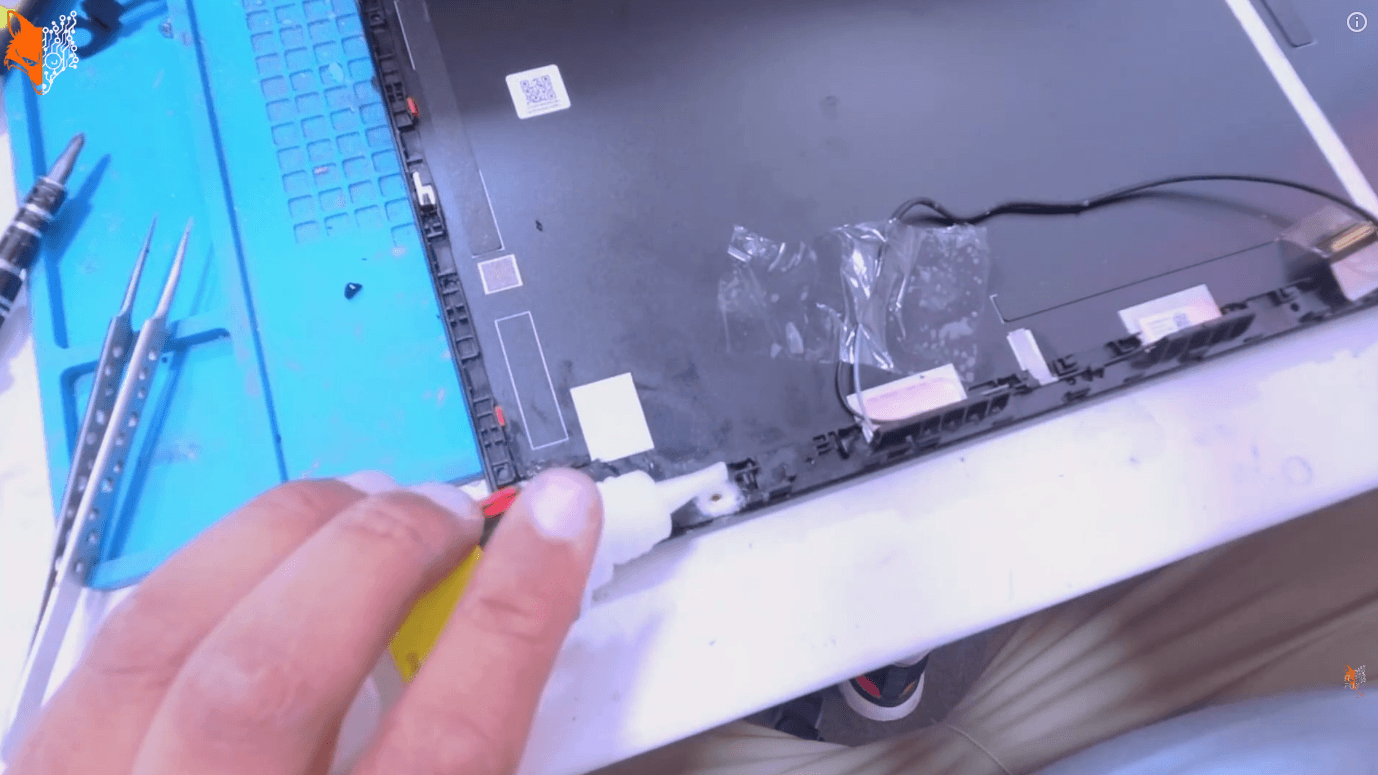

Nach dem Aufbringen des Granulats folgt die Flüssigkeit. Hier sollte nicht zu sparsam gearbeitet werden. Die Flüssigkeit muss in das Granulat einziehen und nicht nur an der Oberfläche sitzen. Erst dadurch entsteht eine stabile Verbindung.
Praktisch bedeutet das:
- Granulat aufbauen
- Flüssigkeit einbringen
- bei Bedarf erneut Granulat ergänzen
- wieder Flüssigkeit auftragen
Die Technik ähnelt dem schichtweisen Aufbauen einer neuen Aufnahme. Gerade bei stark beschädigten Bereichen, wo kaum noch Kunststoff vorhanden ist, braucht es etwas mehr Material, damit die spätere Verschraubung wirklich hält.
Wenn eine Position nur noch schwer erkennbar ist, hilft ein kurzer Probefit mit dem Scharnier oder dem Gehäuseteil. So lässt sich abschätzen, wo der Gewindeeinsatz exakt sitzen muss, bevor alles endgültig ausgehärtet wird.
24 Stunden aushärten lassen
Nach dem Aufbau der Scharnieraufnahme ist Geduld gefragt. Die reparierte Stelle sollte vollständig aushärten, bevor das Scharnier wieder belastet wird.
Hier wurde die Einheit rund 24 Stunden trocknen gelassen. Das ist sinnvoll, denn ein zu früher Zusammenbau kann die frische Reparatur sofort wieder schwächen.
Scharniere wieder befestigen

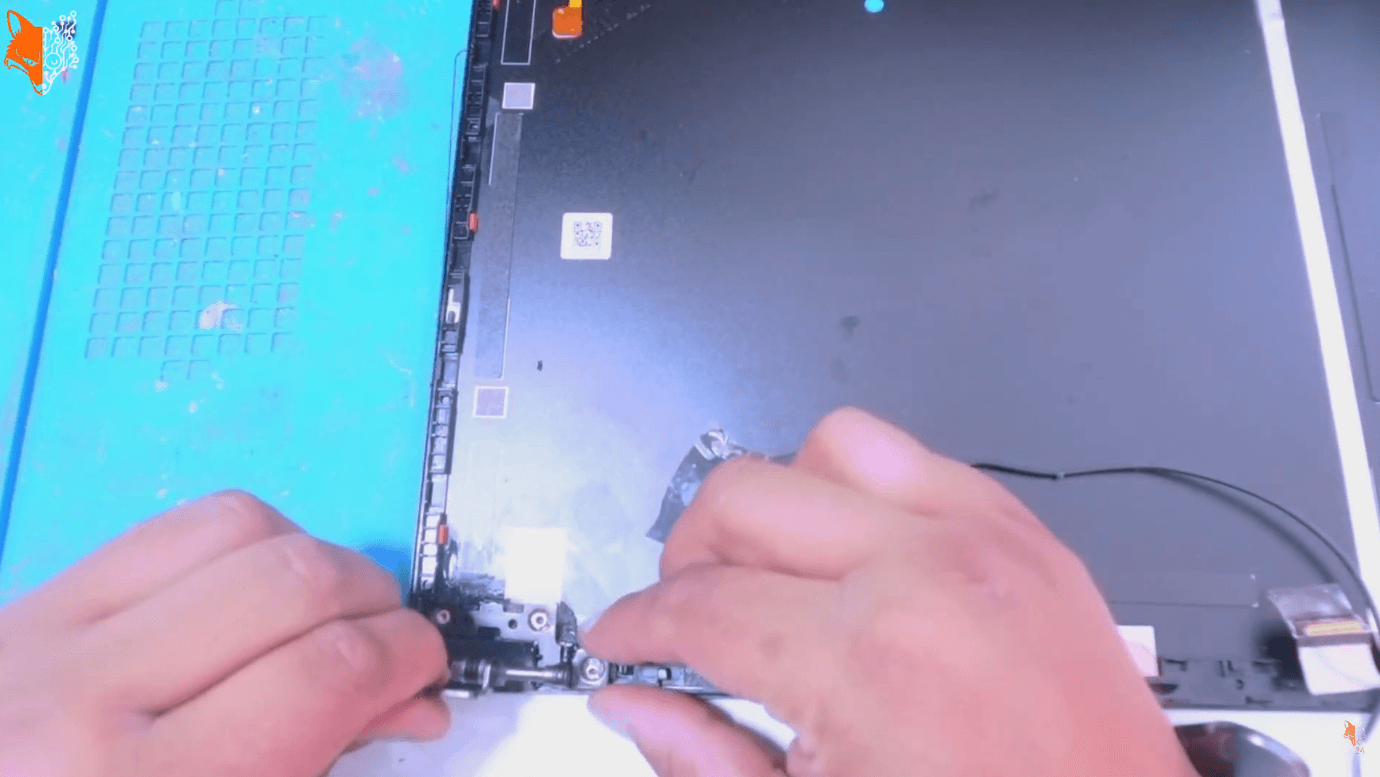

Nach dem Aushärten werden die Scharniere wieder aufgelegt und verschraubt. Wenn die Reparatur sauber gemacht wurde, sitzen die Scharniere jetzt wieder fest in der neu aufgebauten Aufnahme.
Genau an diesem Punkt zeigt sich, ob die Gewinde korrekt ausgerichtet wurden und ob die Struktur stabil genug aufgebaut ist.
Display wieder einbauen
Ist das Scharnier fest, kann das Displaypanel zurück an seinen Platz. Das Panel wird wieder eingesetzt, angeschlossen und vorsichtig positioniert.
Beim ursprünglichen Aufbau waren rund um den Rahmen Klebestreifen vorhanden. Diese kann man grundsätzlich wieder anbringen. In diesem Fall wird bewusst darauf verzichtet, um die Konstruktion nicht unnötig zu verspannen und das Risiko eines erneuten Scharnierschadens klein zu halten.
Danach werden die WLAN-Kabel wieder sauber verlegt und der Rahmen wieder eingesetzt.
Displaydeckel und Basiseinheit wieder zusammensetzen
Sobald der Deckel fertig ist, wird er wieder mit dem Unterteil des Laptops verbunden. Dabei beide Scharniere in Position bringen und gleichzeitig darauf achten, dass die Antennenkabel korrekt geführt werden.
Jetzt folgt der Rückbau in umgekehrter Reihenfolge:
- eventuelle Abdeckungen wieder einsetzen
- falls vorhanden, M.2-Abdeckung oder andere Blenden montieren
- Displaykabel anschließen
- Scharnierschrauben festziehen
BIOS-Batterie und Hauptakku wieder anschließen
Beim Wiederanschließen beginnt man mit der BIOS-Batterie. Danach liegt wieder eine kleine Spannung am Board an. Erst anschließend wird der Hauptakku montiert.
Hier ist Vorsicht gefragt: Schrauben nie unkontrolliert über dem Mainboard fallen lassen. Genau so entstehen Kurzschlüsse. Deshalb ruhig und sauber arbeiten, besonders bei den letzten Schritten.
Danach kann der Bodendeckel wieder aufgesetzt werden. Sinnvoll ist es, zunächst nur einige wenige Schrauben einzusetzen. So lässt sich das Gerät bei Bedarf schnell noch einmal öffnen, falls nach dem ersten Start etwas nicht stimmt.
Erster Testlauf nach der Reparatur

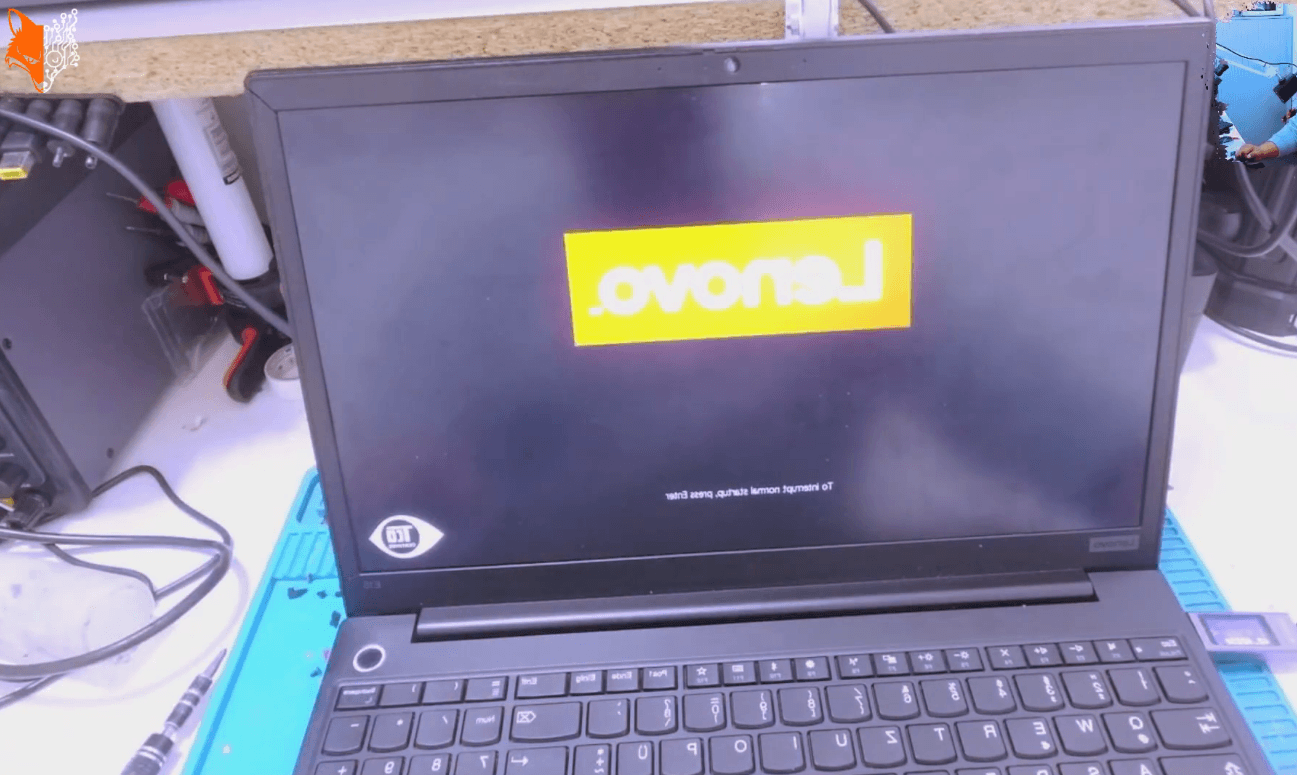

Vor dem endgültigen Verschrauben lohnt sich ein kurzer Funktionstest. Nach dem Trennen und erneuten Anschließen von Akku und BIOS-Batterie kann der erste Start etwas länger dauern. Das ist normal. Das BIOS initialisiert sich zunächst neu, erst danach startet das System.
Wenn das Bild erscheint, ist der wichtigste Test bestanden. Anschließend muss unter Umständen noch Datum und Uhrzeit im BIOS neu gesetzt werden.
Wichtige Fehler, die man vermeiden sollte
- Niemals unter Spannung arbeiten. Akku und BIOS-Batterie vorher trennen.
- Keine Gewalt am Displaypanel. Immer kontrolliert und kabelschonend arbeiten.
- Granulat nicht ins Gewinde bringen. Sonst ist die Aufnahme sofort wieder unbrauchbar.
- Antennenkabel sichern. Sonst landet schnell Kleber auf empfindlichen Leitungen.
- Aushärtungszeit einhalten. Wer zu früh montiert, riskiert den nächsten Scharnierbruch direkt beim ersten Öffnen.
- Vor dem finalen Verschrauben testen. So spart man sich doppeltes Öffnen.
Fazit
Eine Lenovo ThinkPad E15 Display- und Scharnier-Reparatur ist nichts für hektisches Arbeiten, aber mit sauberer Vorbereitung und der richtigen Reihenfolge gut machbar. Entscheidend ist, das Gerät zuerst komplett spannungsfrei zu machen, den Displaydeckel kontrolliert zu zerlegen und die ausgerissene Scharnieraufnahme wirklich stabil neu aufzubauen.
Wer nur ein Display tauschen möchte, profitiert ebenfalls von diesem Ablauf, weil der Ausbau des Panels und der spätere Zusammenbau genau so sorgfältig erfolgen müssen. Wer zusätzlich ein gebrochenes Scharnier instand setzen muss, sollte sich besonders für den Reparaturaufbau und die Trocknungszeit genug Zeit nehmen.
Wenn am Ende das Bild wieder da ist und das Display sich sauber öffnen und schließen lässt, weiß man: Die Arbeit hat sich gelohnt.
